И так... сегодняшний обзор посвящён новоиспечённой материнсой плате ASRock Z890 Steel Legend WiFi. Если кратко, и по существу, то сама материнская плата оснащена четырьмя слотами M.2, одним PCIe 5.0 x4 и тремя PCIe 4.0 x4. Видим слот PCIe 5.0 x16, два разъема Thunderbolt 4 Type-C, внутренний разъем Thunderbolt 5 и WiFi 7. Более подробнее далее в статье. И начнём с характеристик самой платы.
Характеристики материнской платы:
- Чипсет Intel Z890
- Процессор (ЦП) Поддерживает процессоры Intel Core Ultra (серия 2) LGA 1851.
- Память (ОЗУ) 4x DDR5 UDIMM, максимальный объем памяти 256 ГБ. Поддержка памяти 9200–6400 (OC) транзакций/с / 6400–4800 (JEDEC) транзакций/с
- Макс. частота разгона:
- 1DPC 1R Макс. скорость до 9200+ МТ/с
- 1DPC 2R Макс. скорость до 7200+ МТ/с
- 2DPC 1R Макс. скорость до 4800+ МТ/с
- 2DPC 2R Макс. скорость до 4800+ МТ/с Поддержка Intel - POR Speed и JEDEC Speed.
- Поддержка разгона памяти и Intel XMP 3.0.
- Поддерживает двухканальный режим с двумя контроллерами.
- Поддерживает память без ECC и без буферизации.
- Поддерживает CUDIMM
- Слоты DIMM на этой материнской плате имеют только односторонние защелки.
- Совместимость памяти и поддерживаемые скорости могут различаться в зависимости от конфигурации ЦП и памяти.
- Встроенная графика: 1 порт HDMI, с поддержкой HDMI 2.1 с FRL, максимальное разрешение 4K, 120 Гц*, 2 порта DisplayPort Type-C, с Thunderbolt 4, поддержка DisplayPort 2.1 с UHBR20 через USB, Type-C, с максимальным разрешением 4K при 120 Гц / 8K при 60 Гц*(Доступно только на процессорах со встроенной графикой. Характеристики графики могут различаться в зависимости от установленного процессора)
- Слоты PCI-E:
- 3 слота PCI-E x16
- PCI_E1 Gen PCIe 5.0 поддерживает до x16 (от процессора)
- PCI_E2 Gen PCIe 4.0 поддерживает до x4 (от набора микросхем)
- PCI_E3 Gen PCIe 4.0 поддерживает до x4 (от набора микросхем) - Аудио: Кодек Realtek ALC1220P, 7.1-канальный звук высокой четкости, поддержка выхода S/PDIF

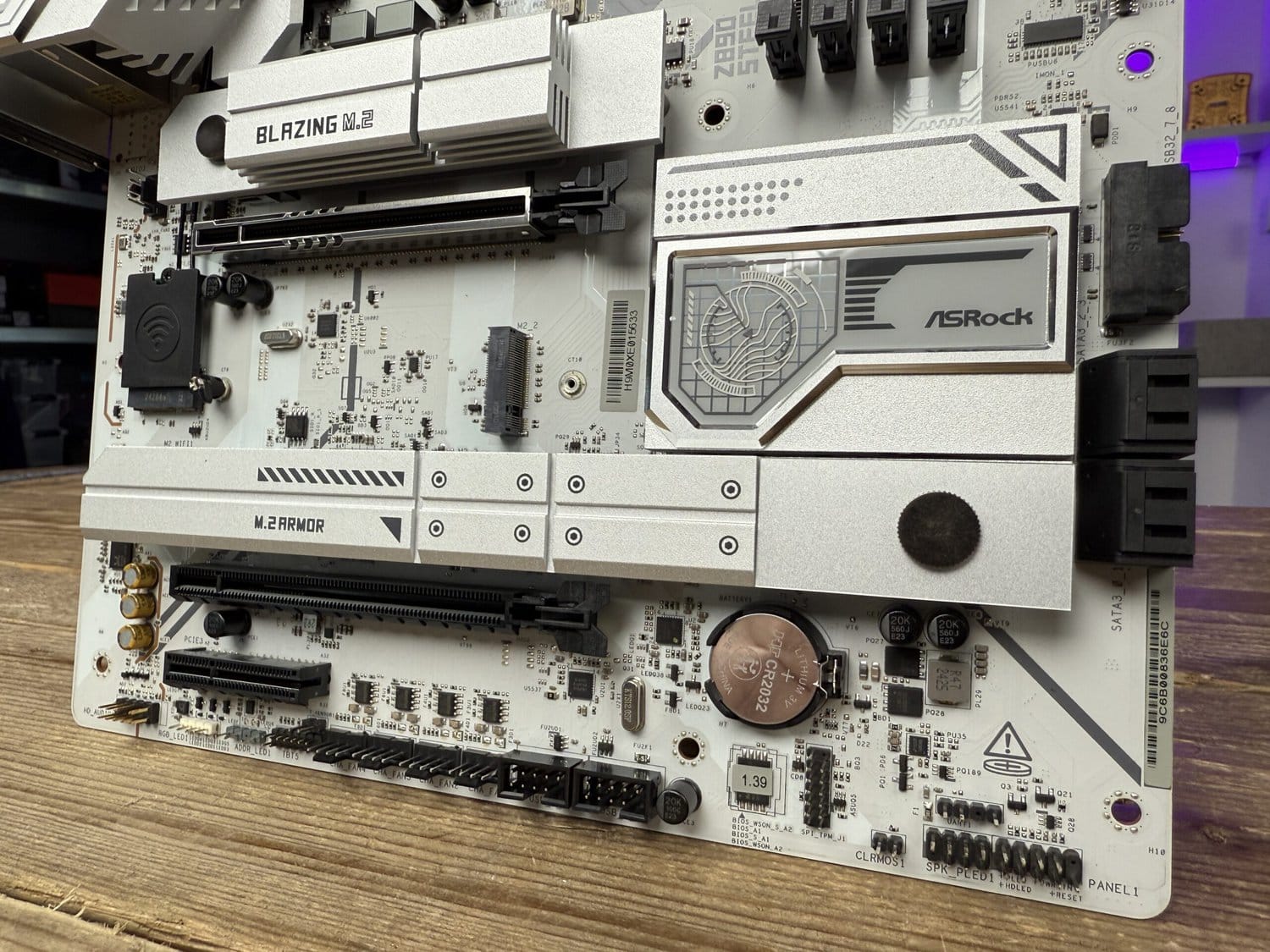

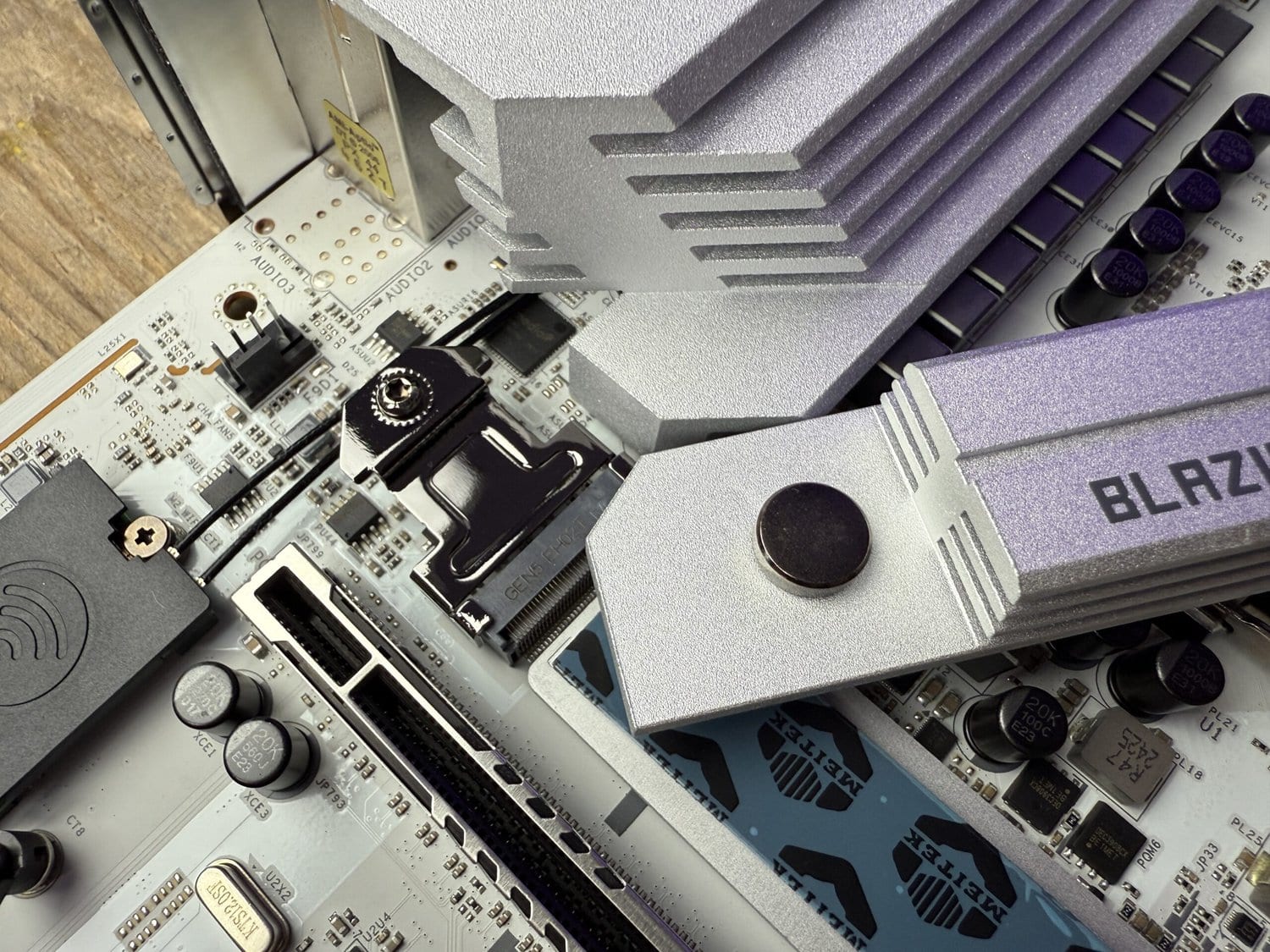

- Накопители: 4x SATA 6G, 4x M.2
- M.2_1 (от ЦП) поддерживает до PCIe 5.0 x4, поддерживает устройства 2280/2260
- M.2_2 (от ЦП) поддерживает до PCIe 4.0 x4, поддерживает устройства 22110/2280/2260
- M.2_3 (от чипсета) поддерживает PCIe 4.0 x4, поддерживает Устройства 2280/2260/2242
- M.2_4 (от чипсета) поддерживает режим PCIe 4.0 x4/SATA, поддерживает устройства 2280/2260/2242
Поддержка RAID 0, RAID 1, RAID 5 и RAID 10 для устройств хранения данных SATA.
Поддержка RAID 0, RAID 1, RAID 5 и RAID 10 для устройств хранения данных M.2 NVMe.

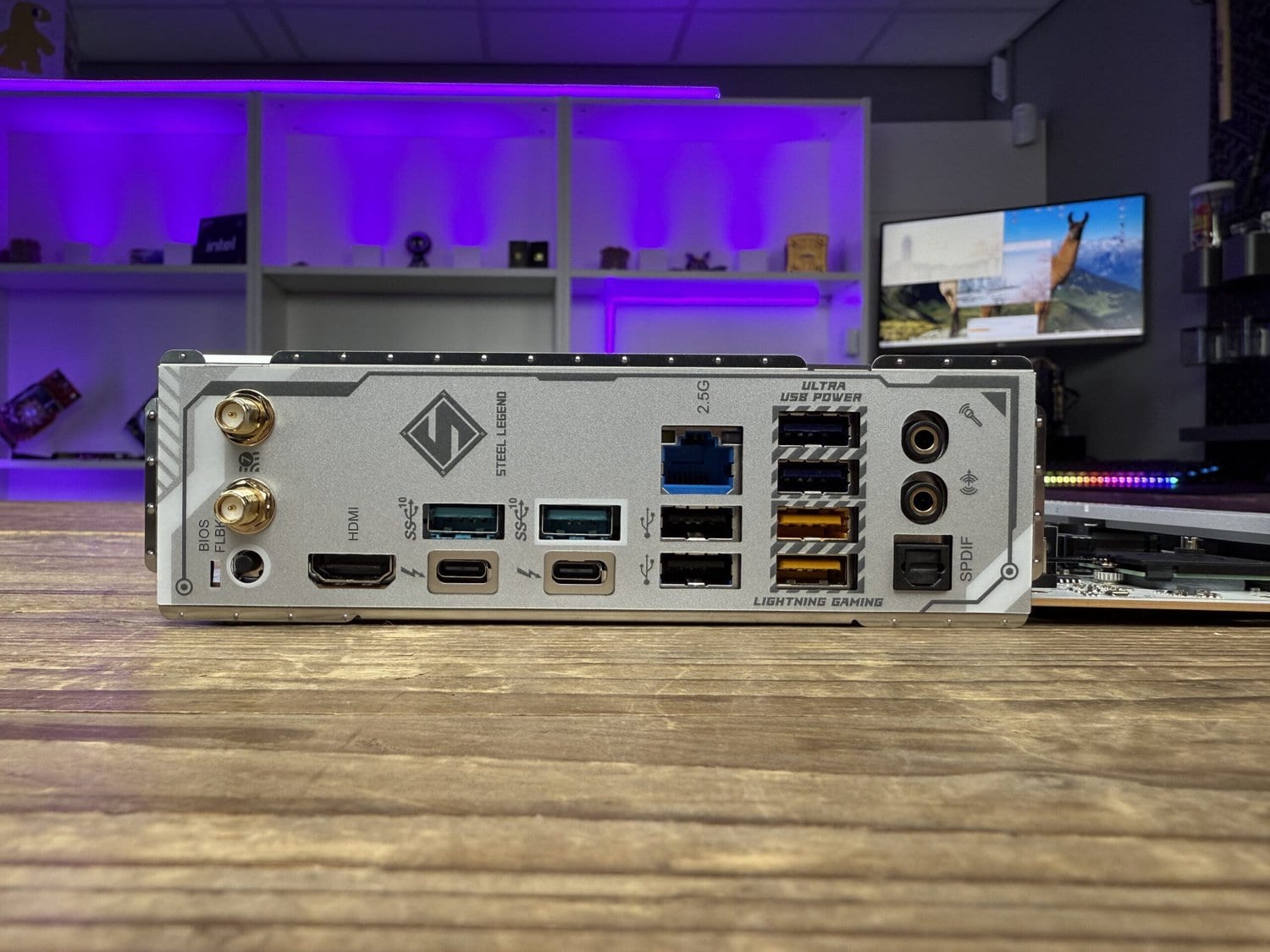

Встроенный Thunderbolt 2 порта Thunderbolt 4 (сзади)
Поддерживает скорость передачи данных до 40 Гбит/с с устройствами Thunderbolt.
Поддерживает скорость передачи данных до 20 Гбит/с с устройствами USB4.
Поддерживает скорость передачи данных до 10 Гбит/с с устройствами USB 3.2.
Поддерживает зарядку до 5 В/3 А, 15 Вт - Поддержка дисплея до 8K
- USB: 4 порта USB 2.0 (спереди) 4-порта USB 5 Гбит/с типа A (сзади) 2 порта USB 5 Гбит/с типа A (спереди) 3 порта USB 10 Гбит/с типа A (сзади) 1 порт USB 10 Гбит/с типа C (сзади) 1 порт USB 2 Гбит/с типа C (спереди) *Тип USB 20 Гбит/с -C (спереди) поддержка USB PD 27 Вт быстрая зарядка для JUSBC1
- Локальная сеть: Intel Killer E5000, 5 Гбит/с, Внутренний ввод-вывод 1 разъем для карты Thunderbolt 5 (JTBT5, поддержка RTD3)
1 разъем питания (ATX_PWR)
2 разъема питания (CPU_PWR)
1 разъем питания (PCIE_PWR 8-контактный)
1 вентилятор ЦП
1 комбинированный вентилятор (Pump_Sys Fan)
6 системных вентиляторов
1 разъем EZ Conn (JAF_2)
2x Передняя панель (JFP)
1x Chassis Intrusion (JCI)
1 передний аудиоустройство (JAUD)
3 адресуемых разъема светодиодного индикатора RGB V2 (JARGB_V2)
1 разъем светодиодного индикатора RGB (JRGB)
1 разъем TPM (поддержка TPM 2.0)
4 порта USB 2.0
2 порта USB 5 Гбит/с типа A 1 порт
USB 20 Гбит/ с C-порты - Беспроводная сеть: Bluetooth Intel Killer BE1750x Wi-Fi 7

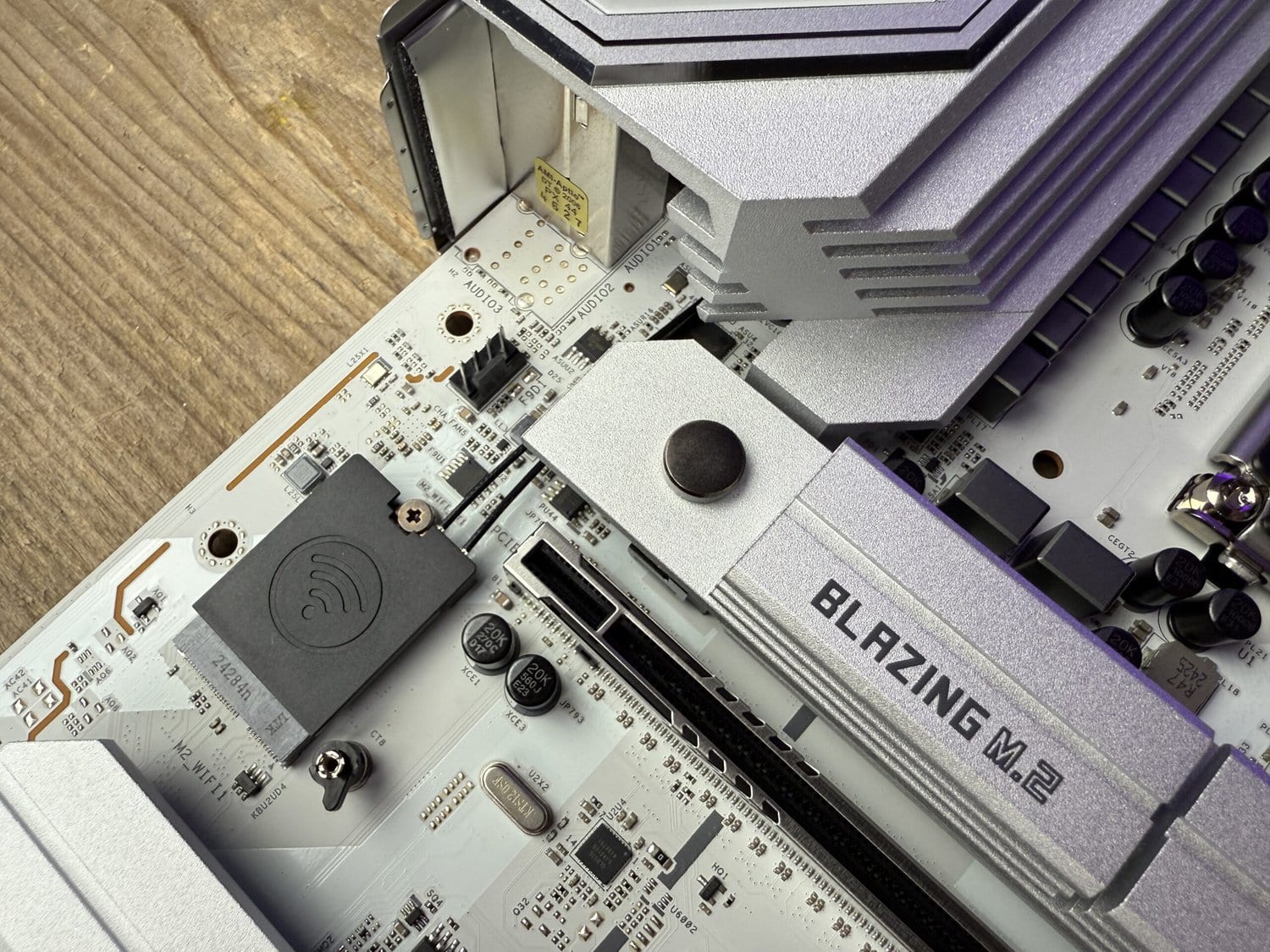

- Беспроводной модуль предварительно установлен в слоте M.2 (Key-E). Поддерживает MU-MIMO TX/RX, 2,4 ГГц/5 ГГц/6 ГГц* (320 МГц) до 5,8 Гбит/с, 802.11 a/ b/ g/ n/ ac/ ax/ be.
- Поддержка Bluetooth 5.4, MLO, Поддержка диапазона 4KQAM, 6 ГГц может зависеть от правил каждой страны, а Wi-Fi 7 будет доступен в Windows 11 SV3.
- Версия Bluetooth может обновляться. Подробную информацию можно найти на веб-сайте производителя чипсета Wi-Fi. График поддержки Bluetooth 5.4 зависит от плана MSFT Windows 11.
- Светодиодная характеристика: 4 светодиода отладки EZ, 1 светодиод отладки цифр EZ
- Операционная система: Поддержка Windows 11 64-разрядная версия
Чипсет Z890
Новые процессоры Intel Core Ultra 200 которые мы обсуждали ранее предназначены для сокета в LGA 1851 (кодовое название: Socket V1) взаимодействуя с чипсетом Z890. Чипсет в сочетании с установленным процессором имеет 48 линий PCIe. Как отмечается в спецификациях, Intel добавила четыре дополнительные линии PCIe 5.0 по сравнению с предыдущим поколением, в результате чего общее количество линий PCIe 5.0 в Arrow Lake достигло 20. Из них 16 предназначены для слота PCIe 5.0 x16 (видеокарта) и четыре — для SSD PCIe 5.0 x4 M.2. Кроме того, процессор имеет четыре линии PCIe 4.0 для дополнительного SSD-накопителя PCIe 4.0 x4 M.2. Всего процессор имеет 24 линии.
Еще 24 линии предоставляются из набора микросхем Z890, которые имеют PCIe 4.0, в результате чего общее количество линий PCIe достигает 48. Таким образом, мы можем сказать, что Arrow Lake имеет богатый арсенал возможностей то что касается USB.
Комплект поставки, внешний вид

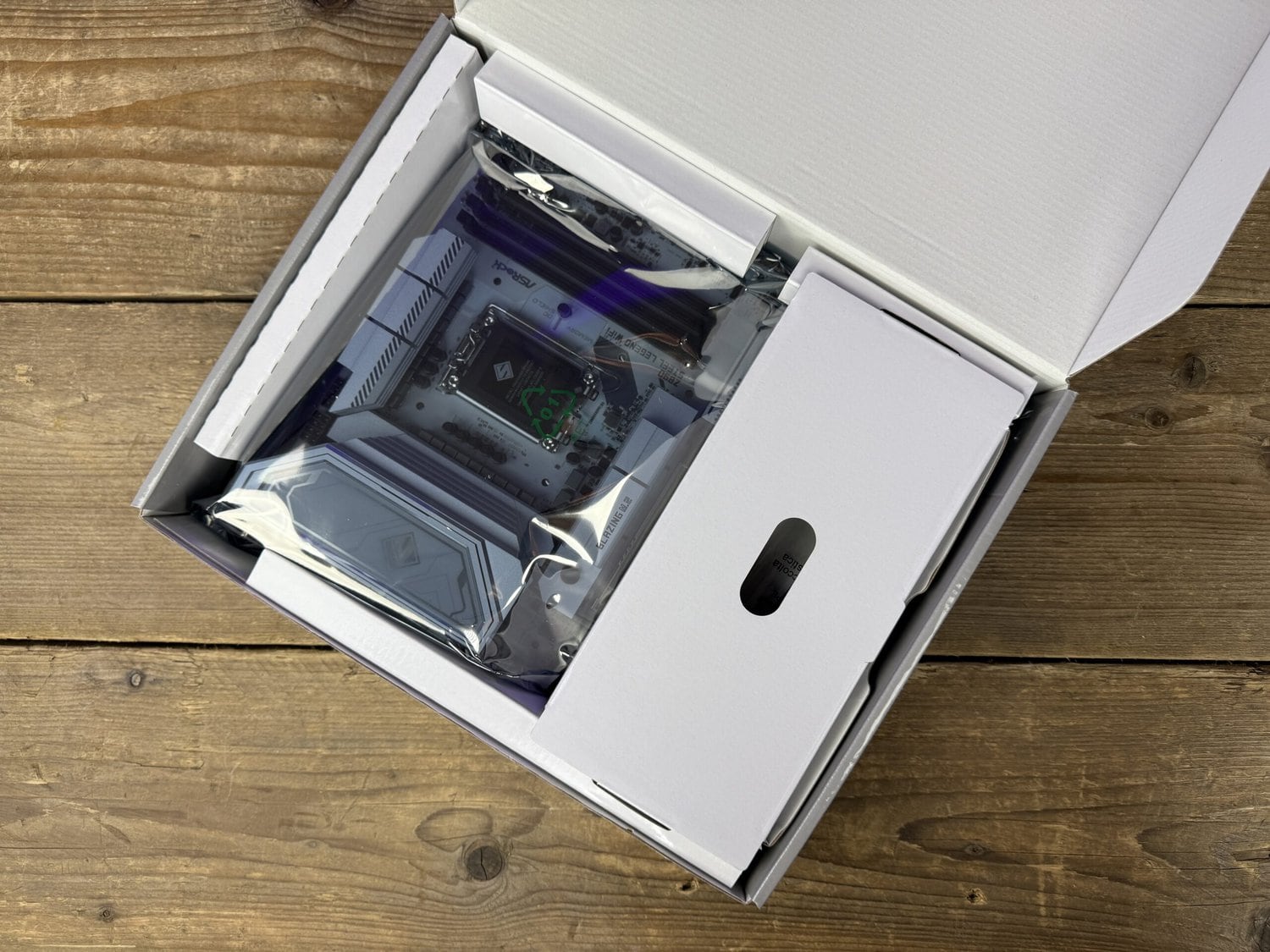

Материнская плата ASRock Z890 Steel Legend WiFi поставляется в стандартной упаковке.

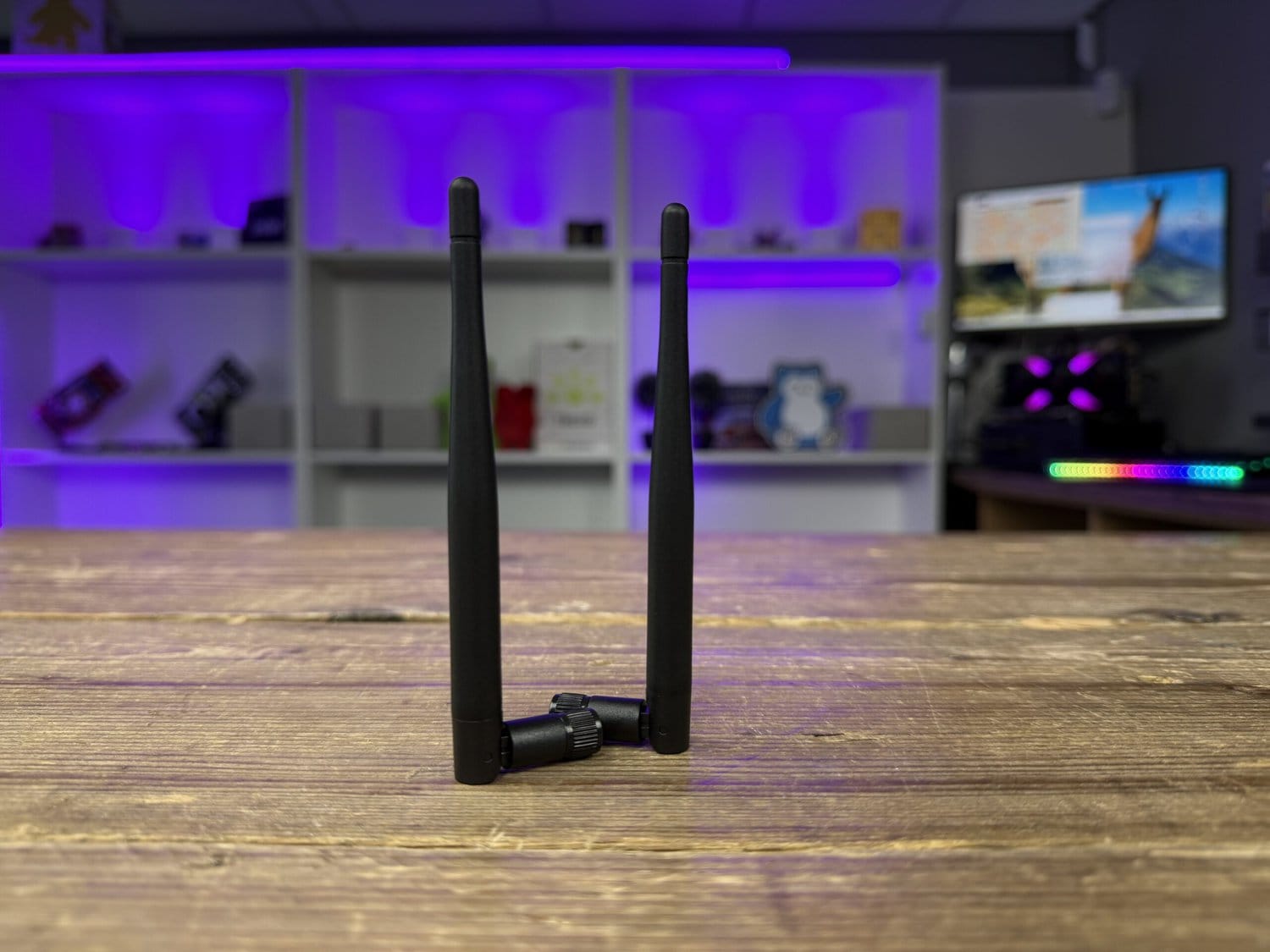

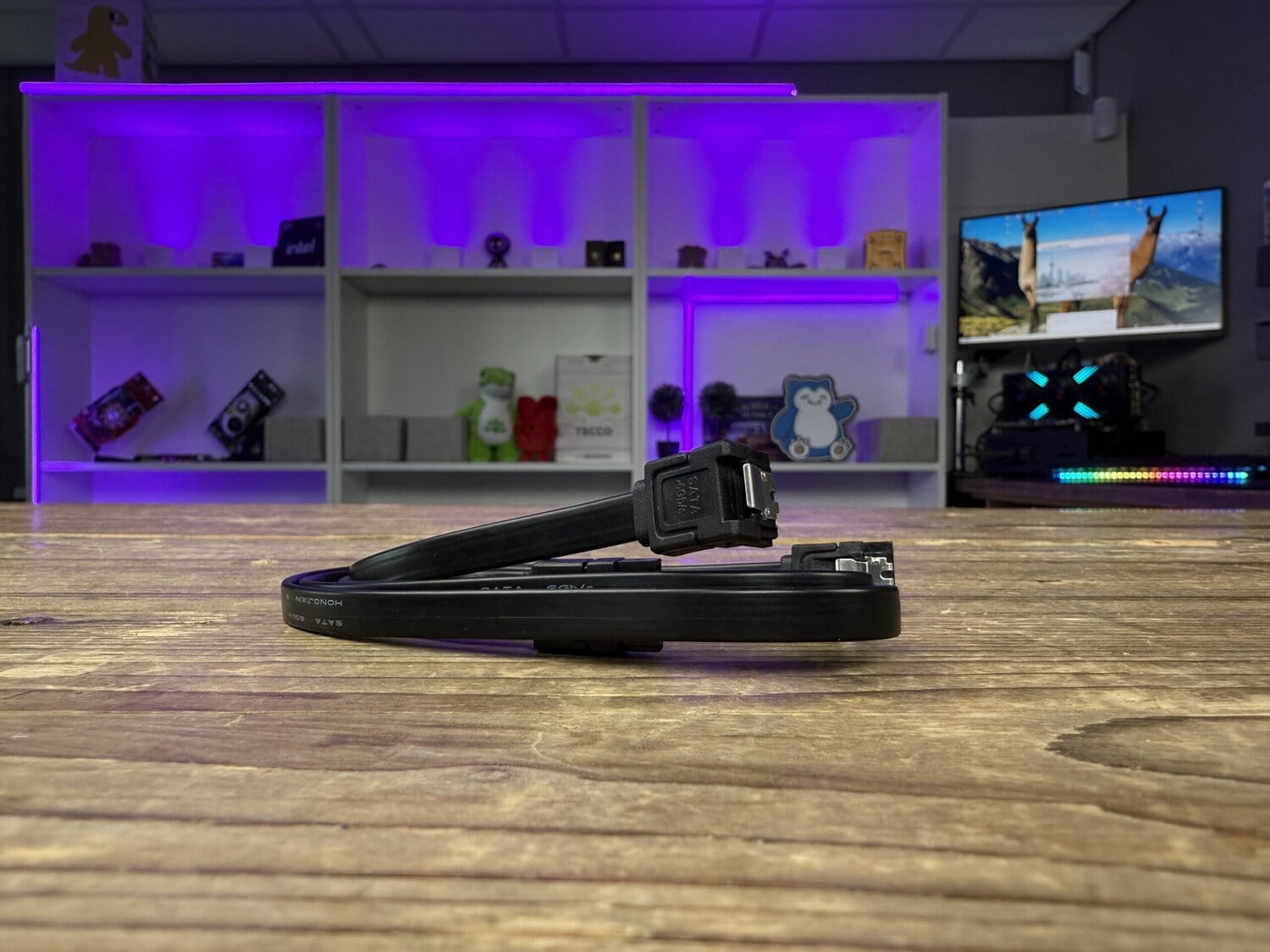

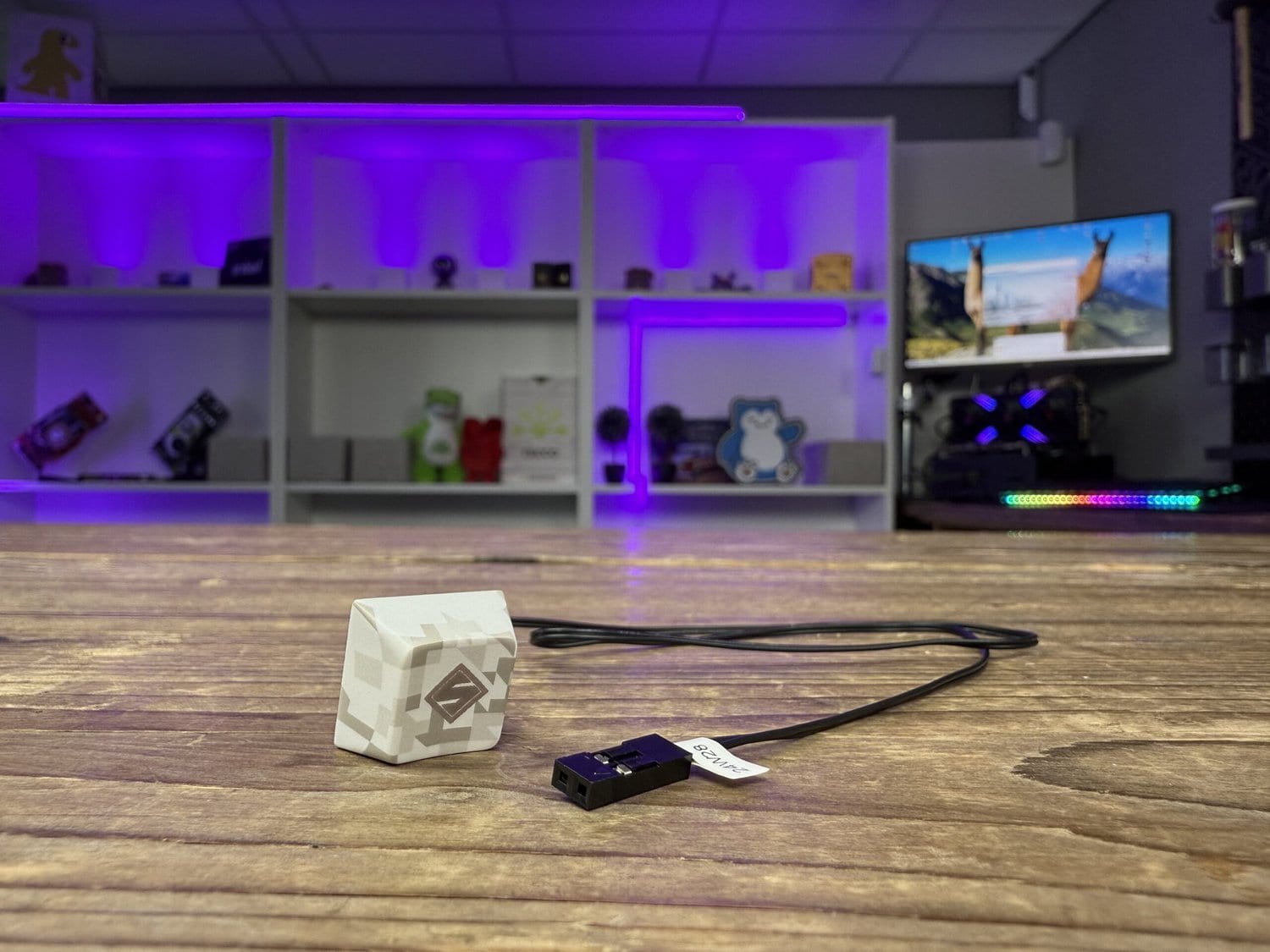

Аксессуары состоят из руководства, хомуты на липучке, антенны Wi-Fi 7/Bluetooth, колпачка Steel Legend, термодатчика и двух черных кабелей SATA.

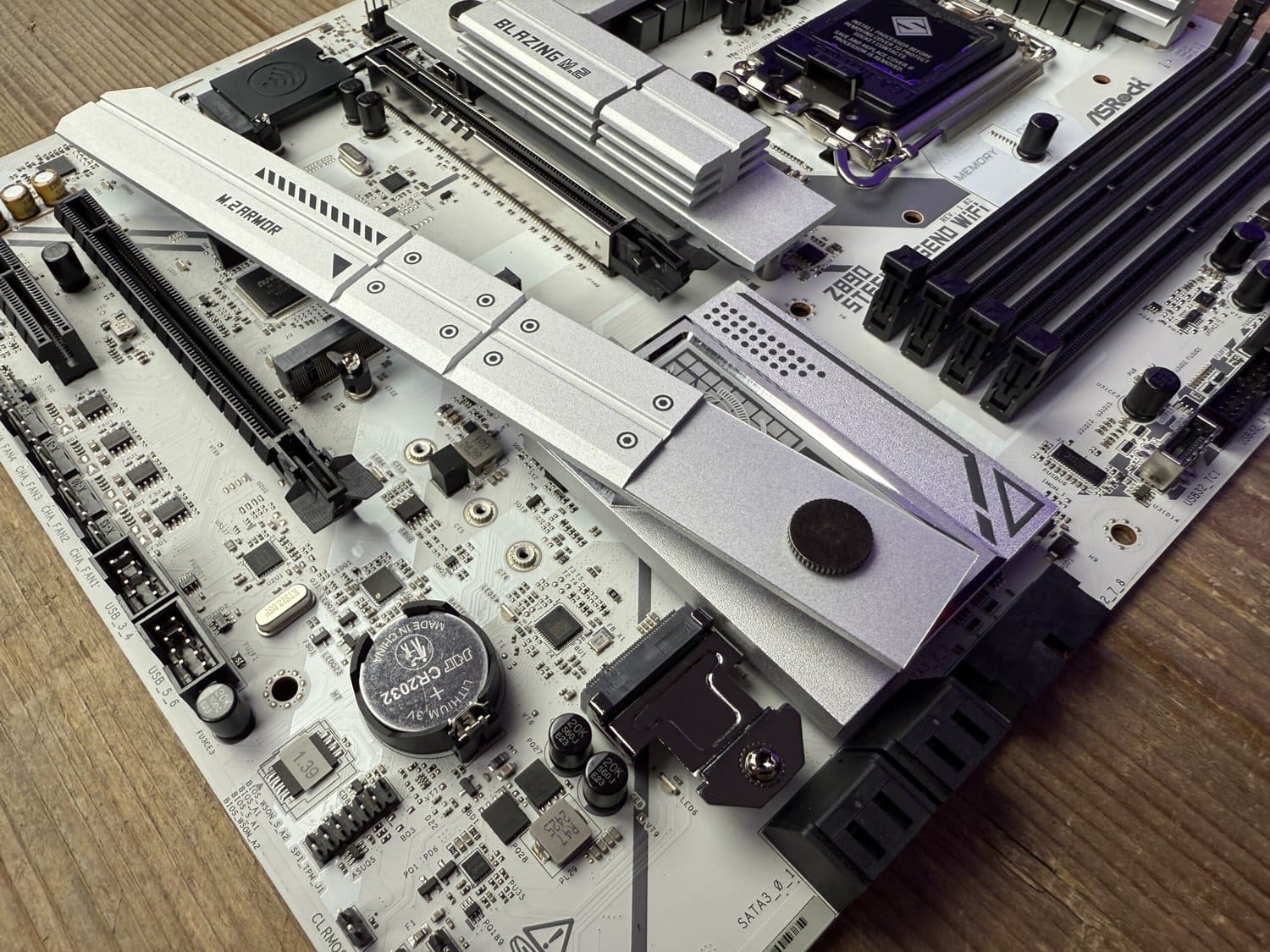

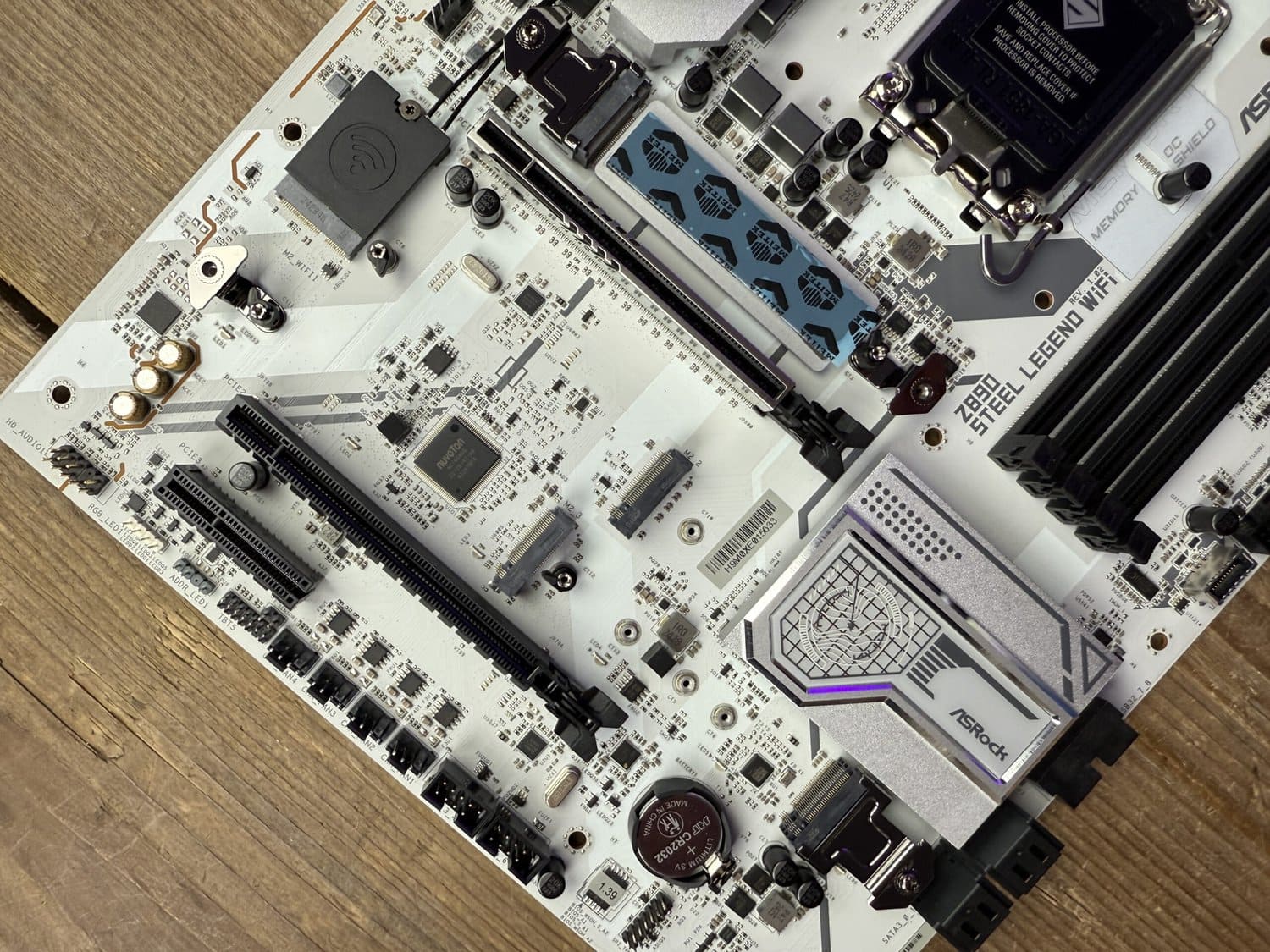

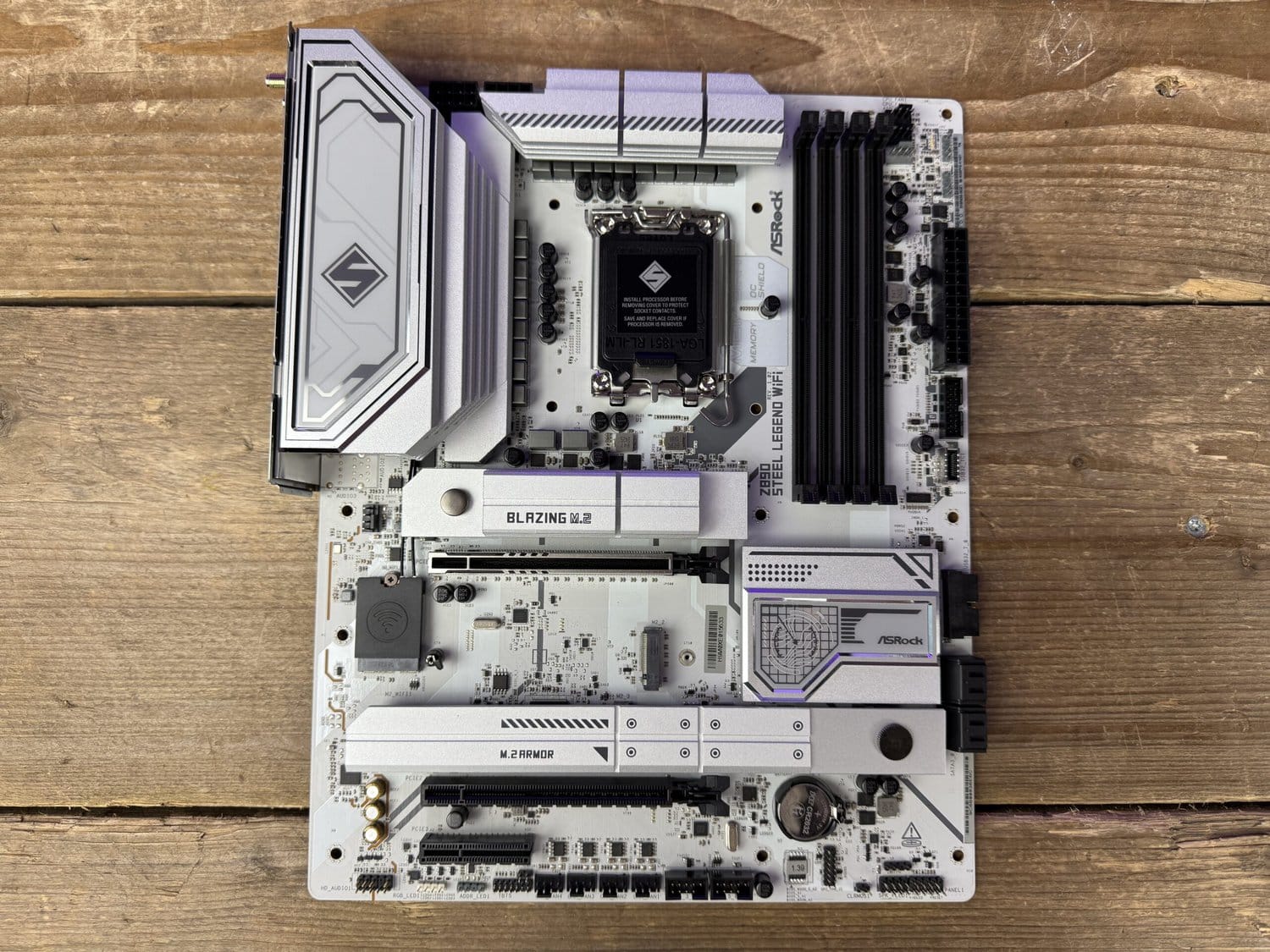

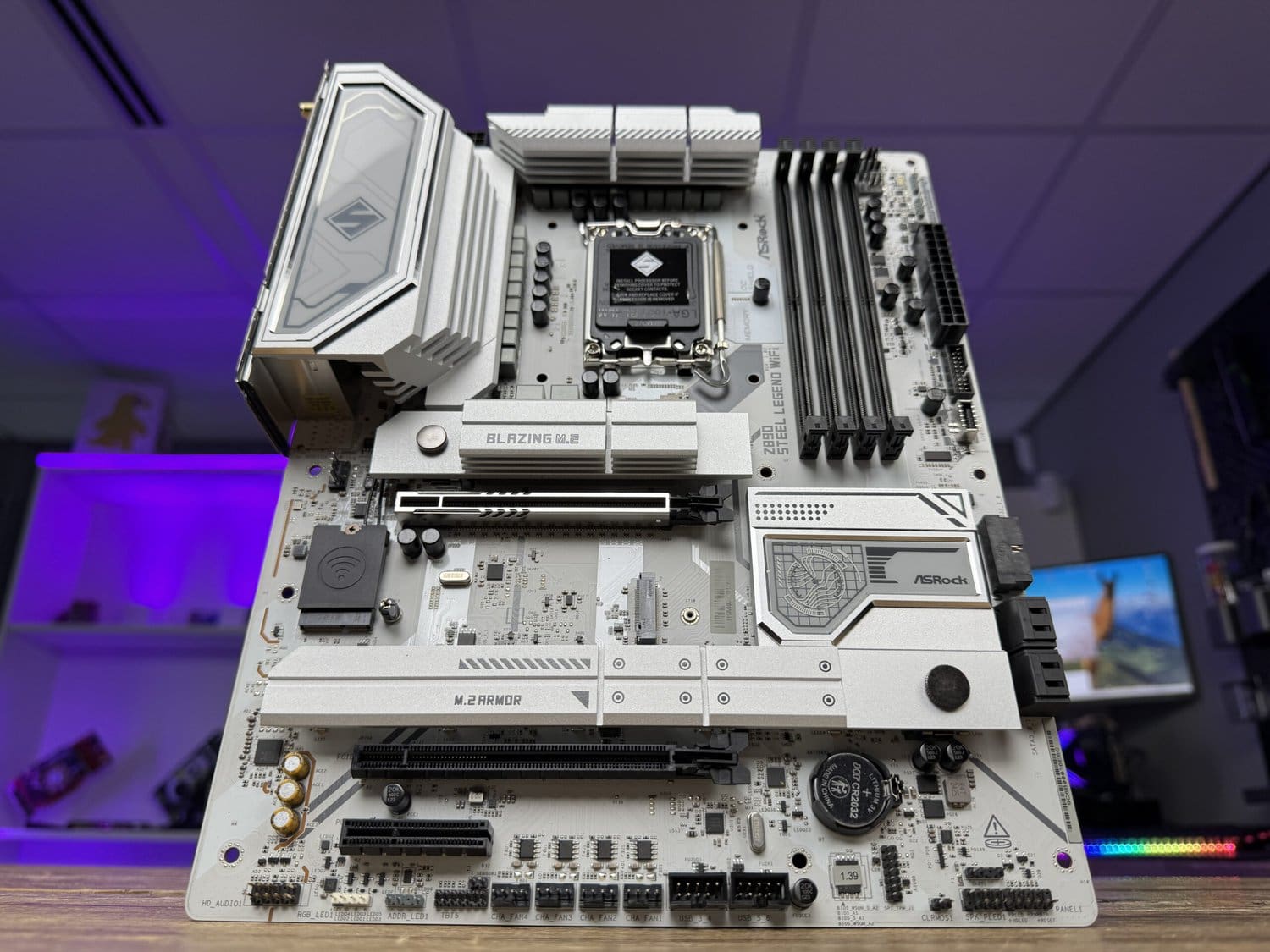

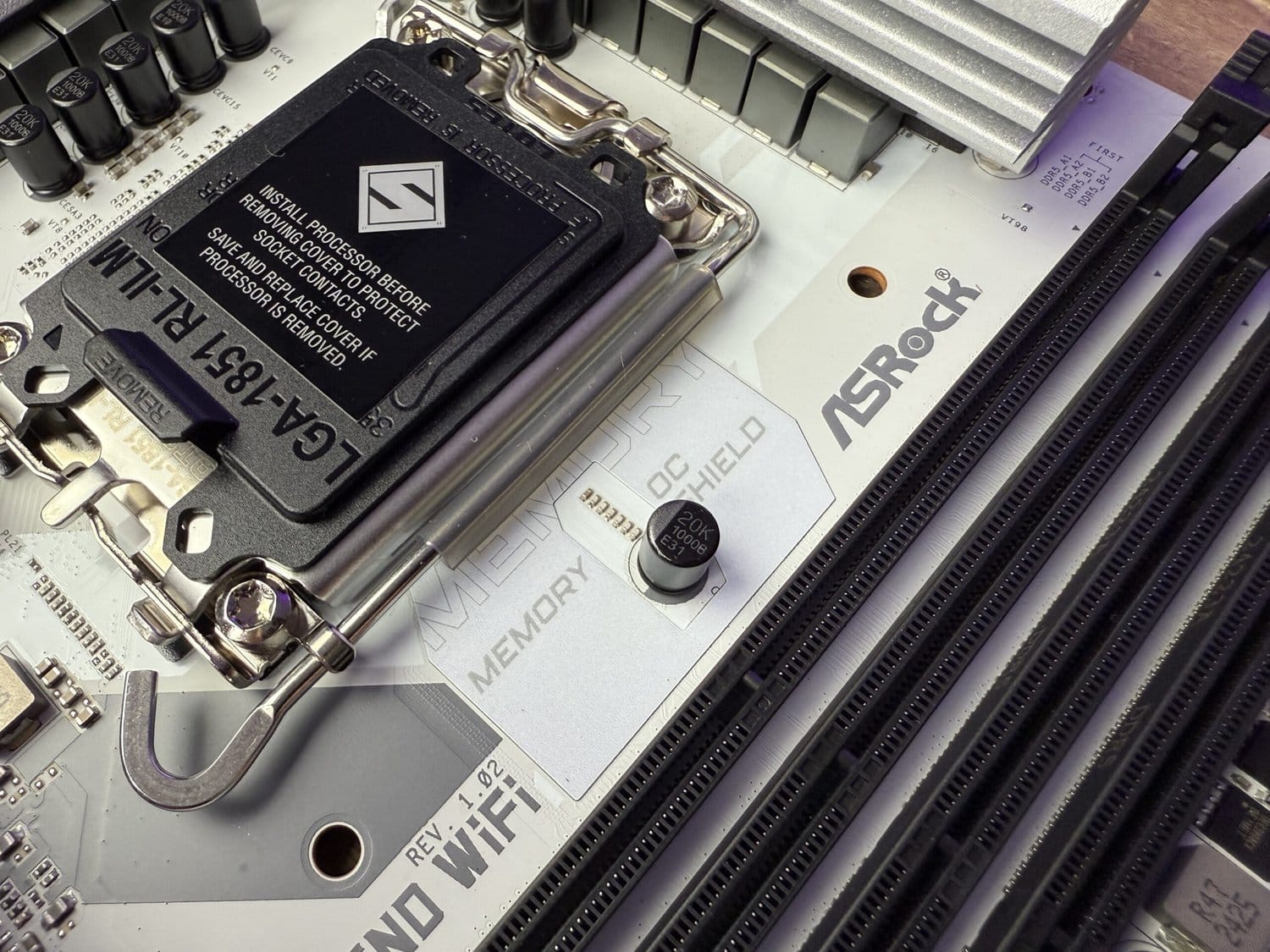

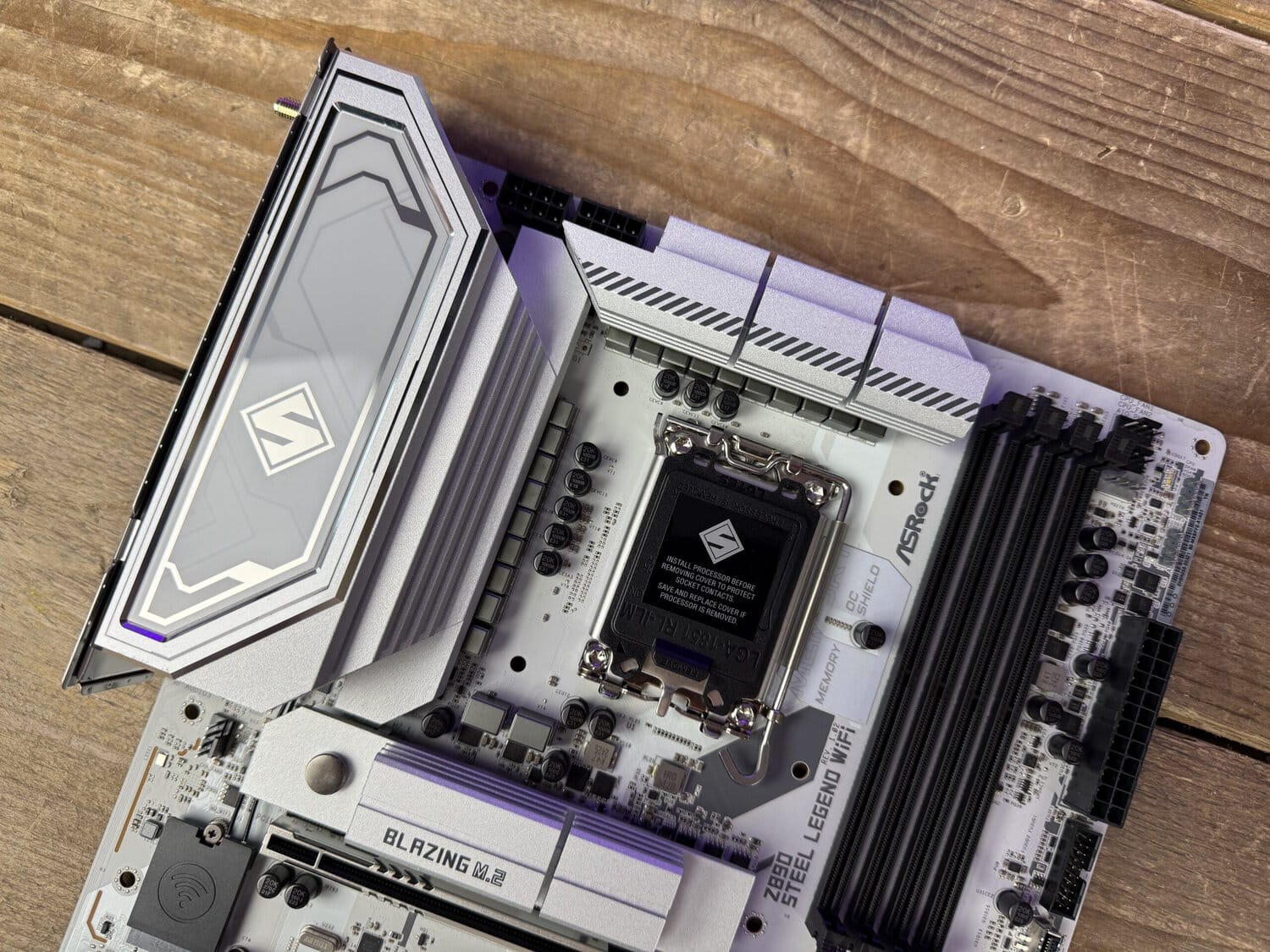

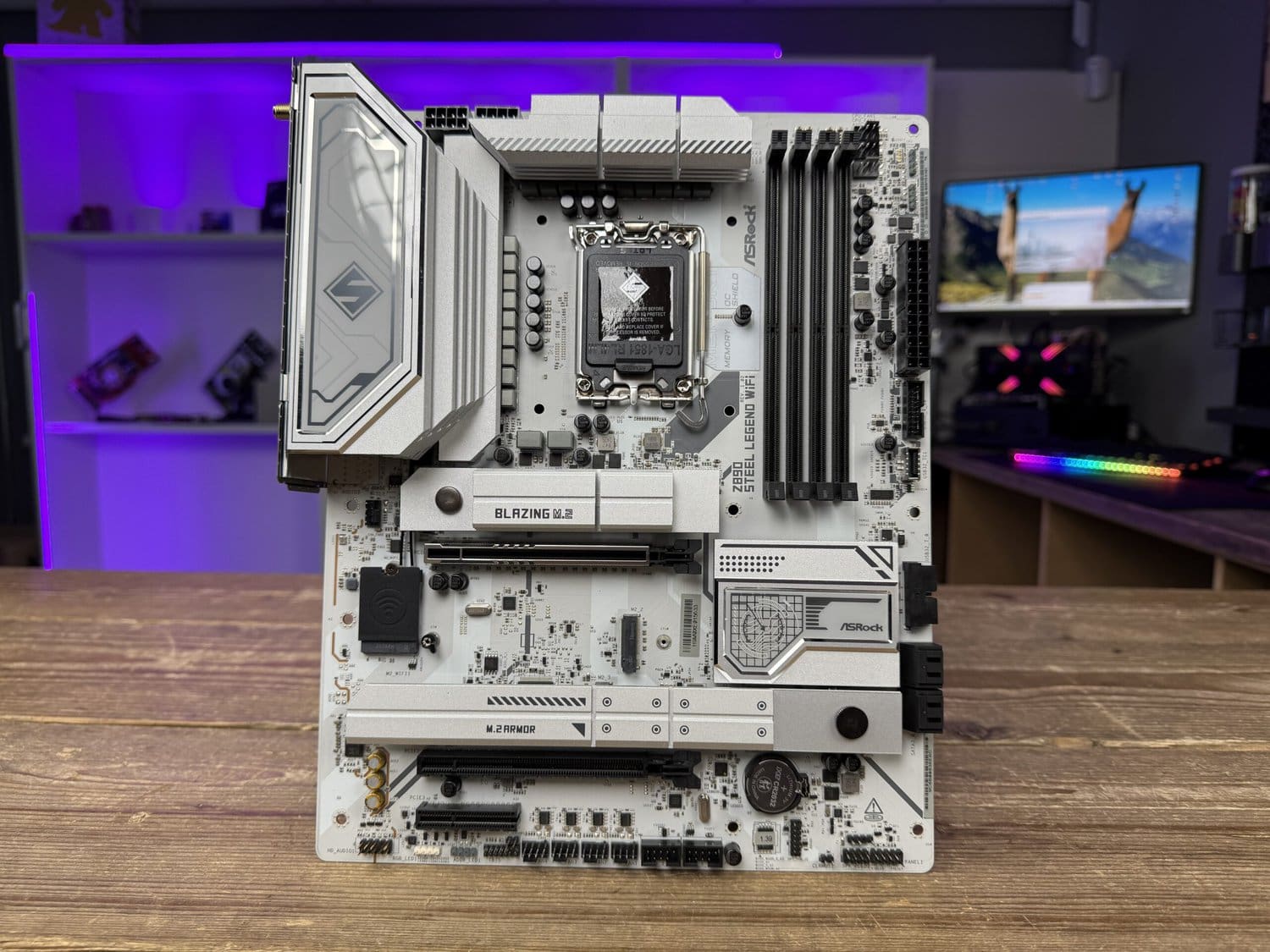

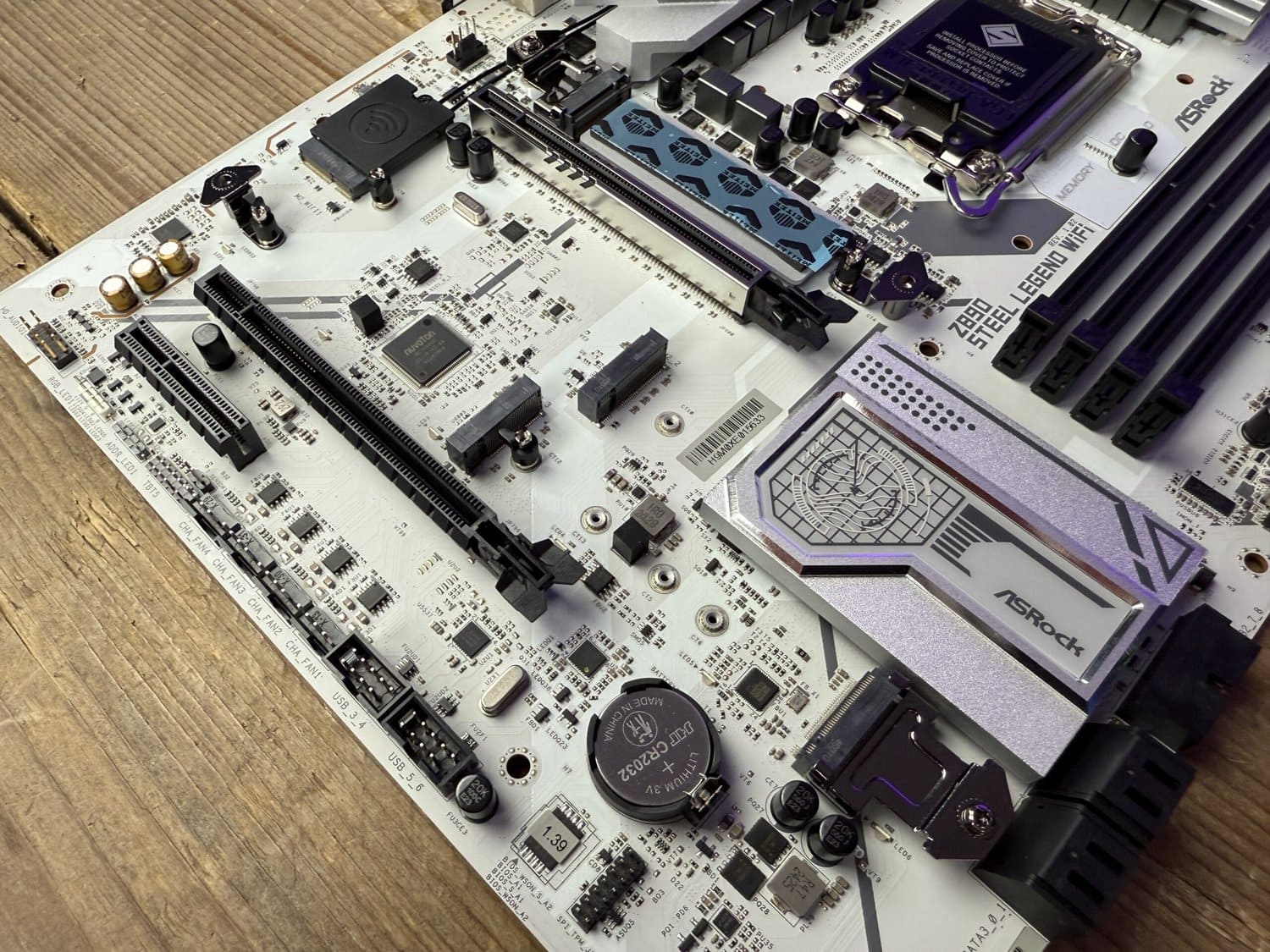

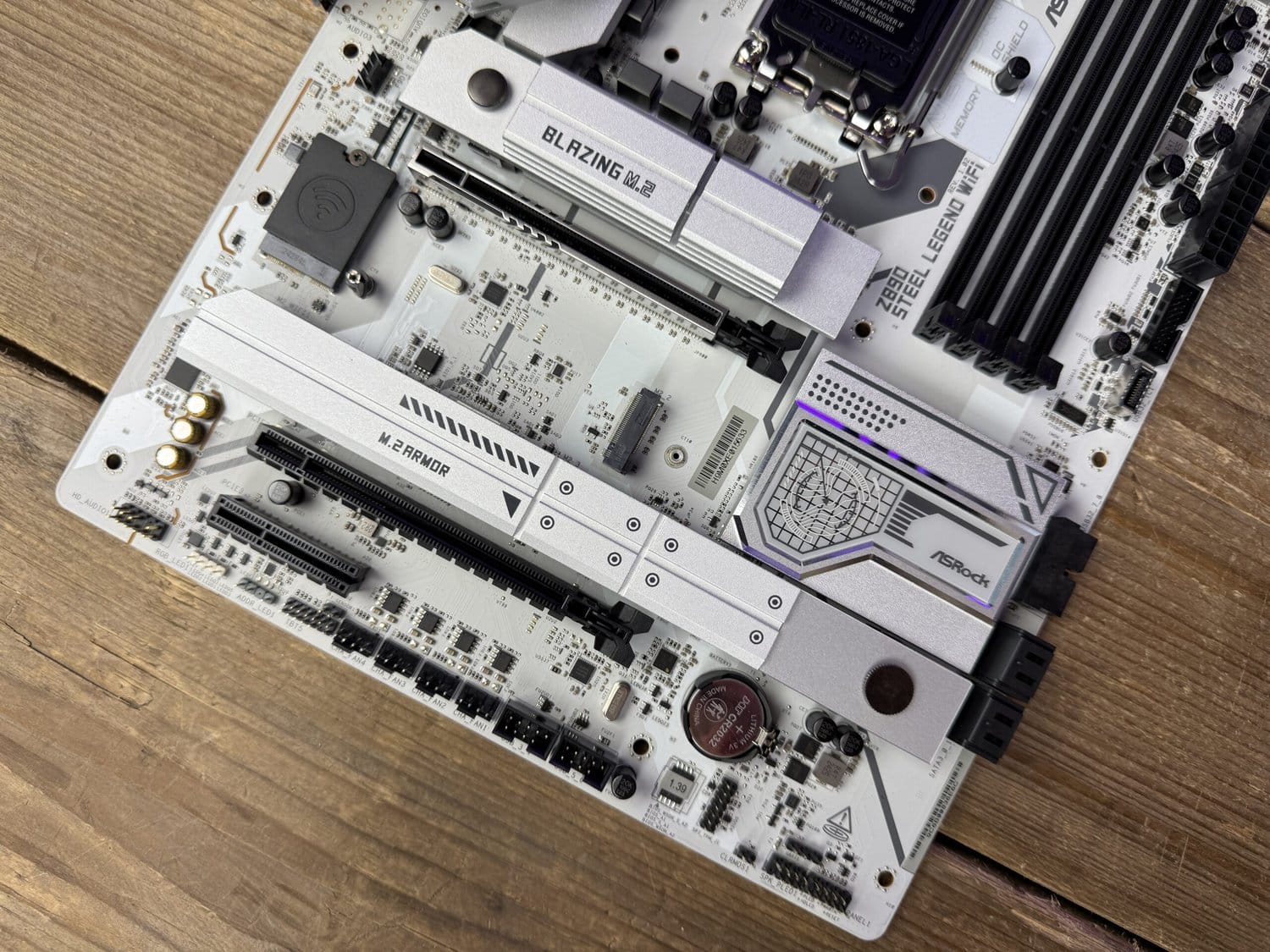

При визуальном осмотре первое, что мы сразу заметили, это так называемый "Memory OC Shield" на материнской плате. Он расположен между сокетом и слотами памяти. Эта функция предназначена уменьшать электромагнитные помехи при разгоне памяти. Этот экран должен предотвращать электромагнитные помехи, что должно повысить стабильность и надежность. Эта особенность и данный функционал запатентован ASRock.

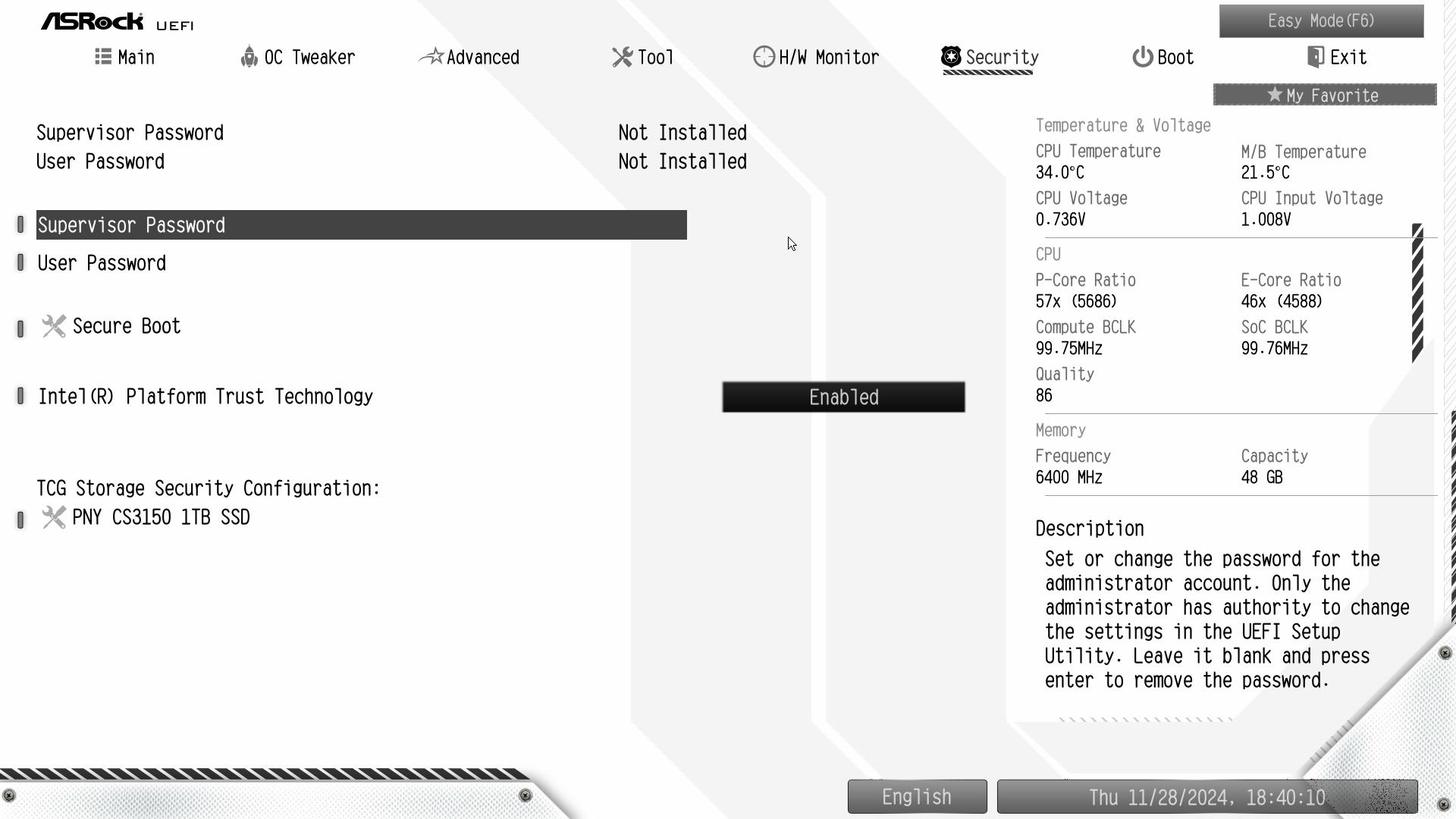

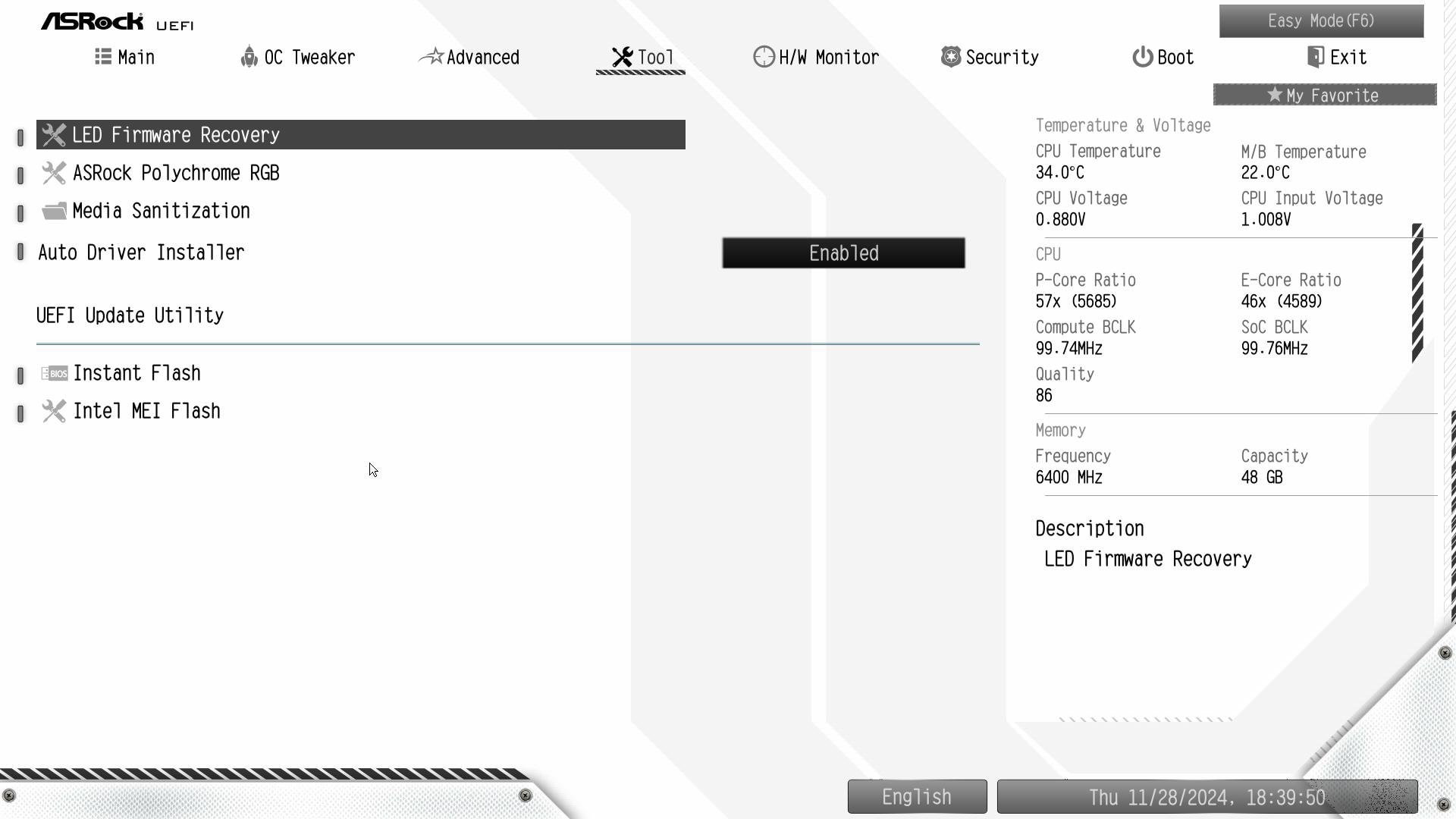

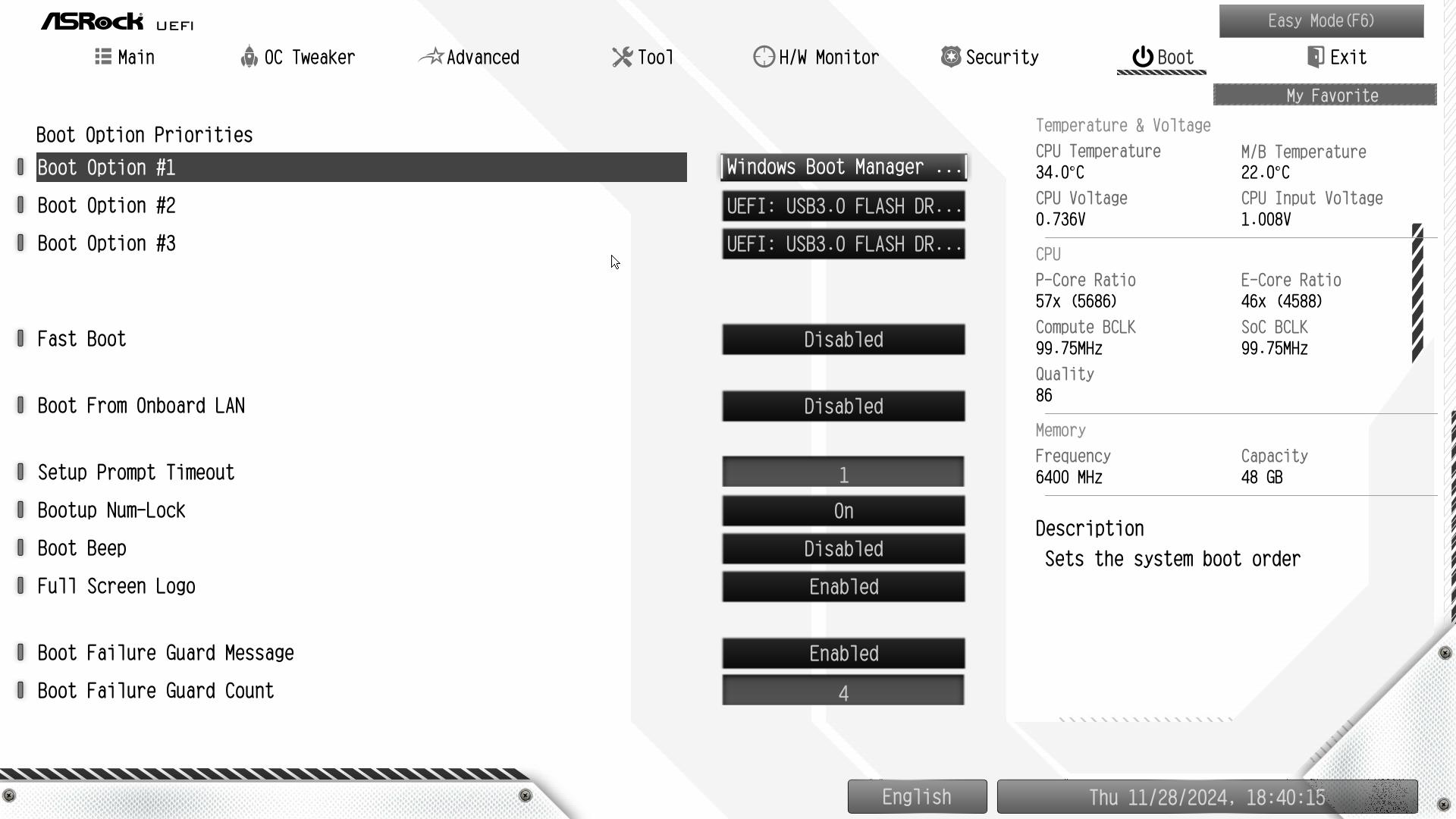

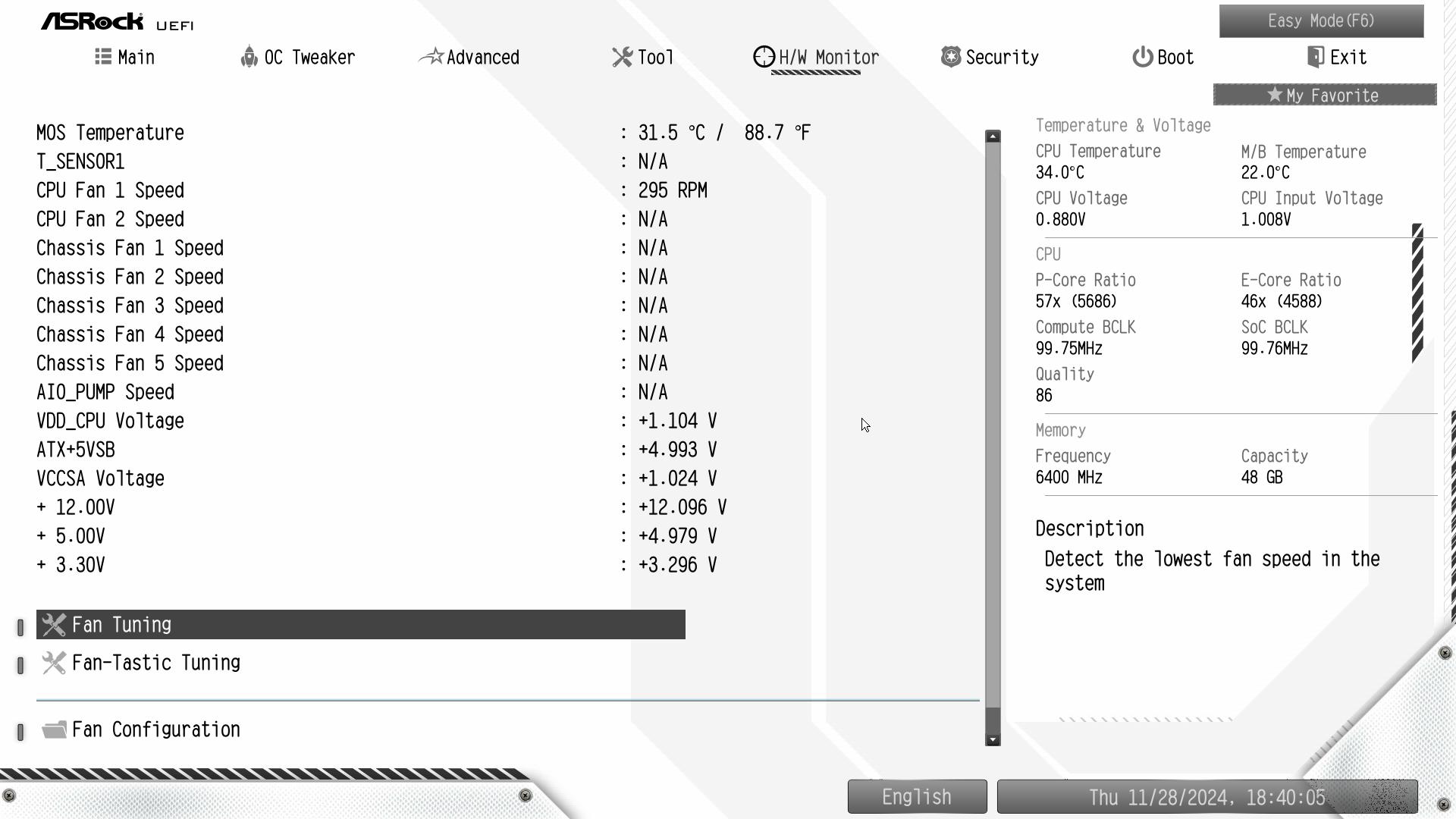

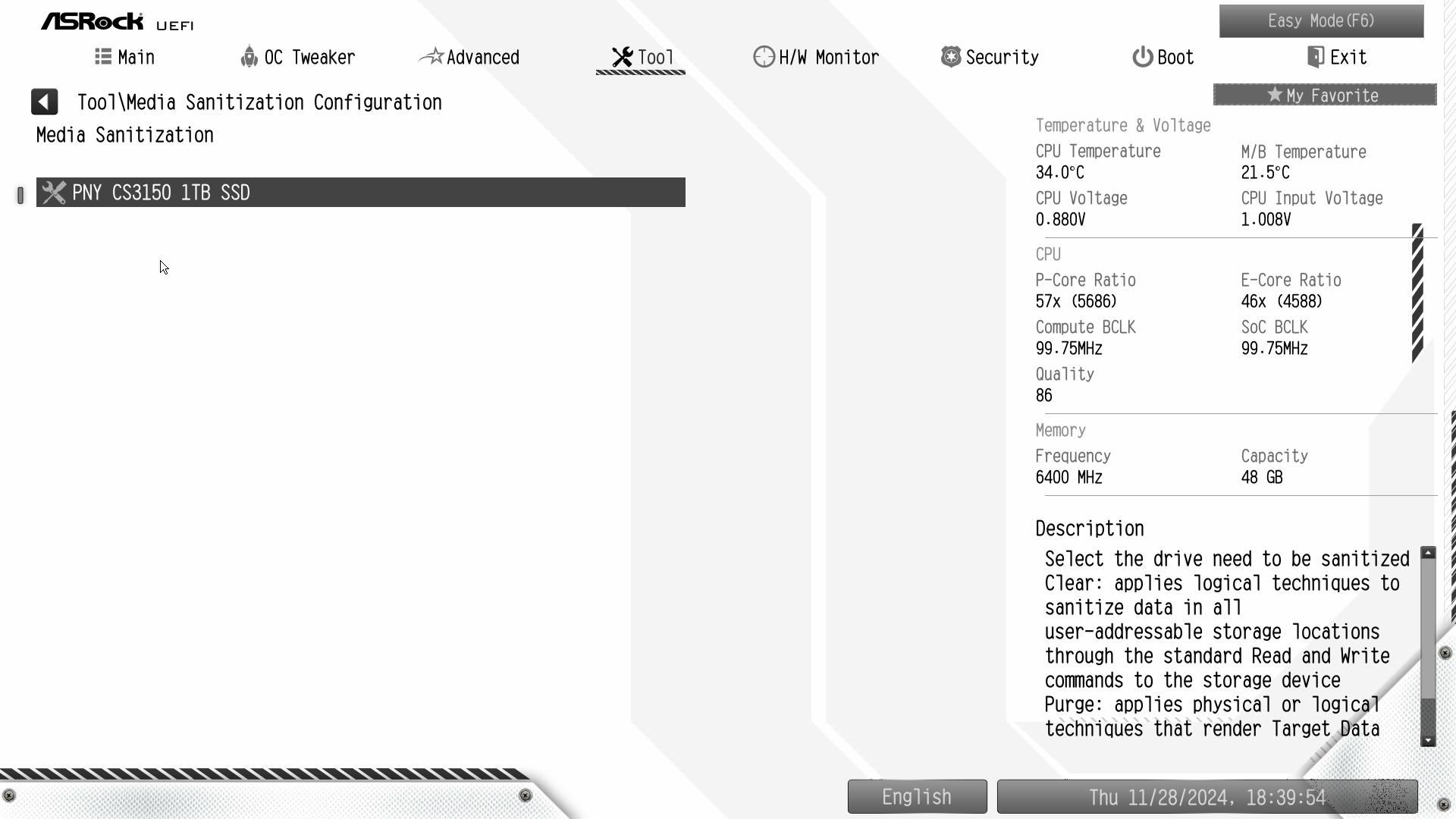

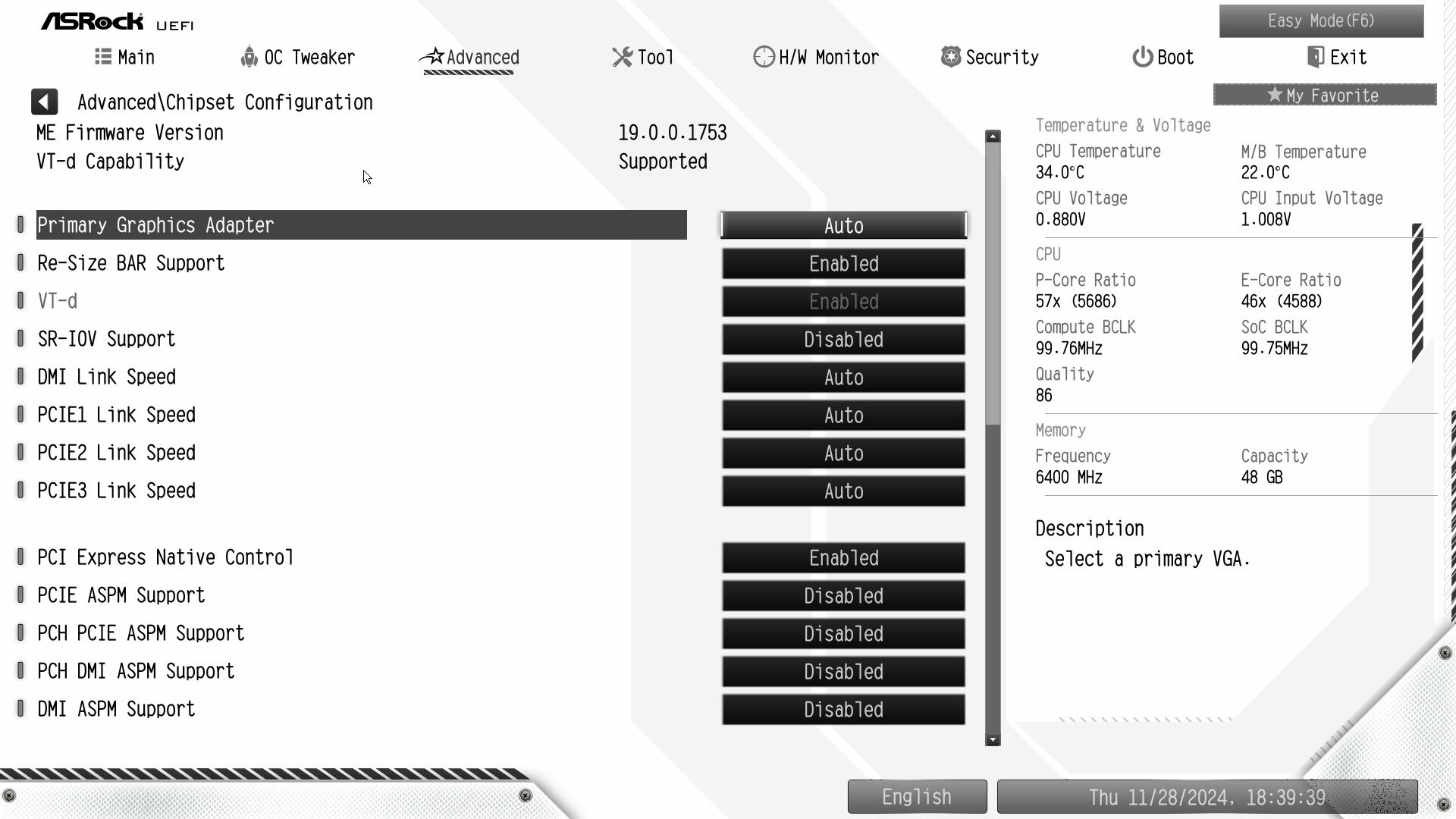

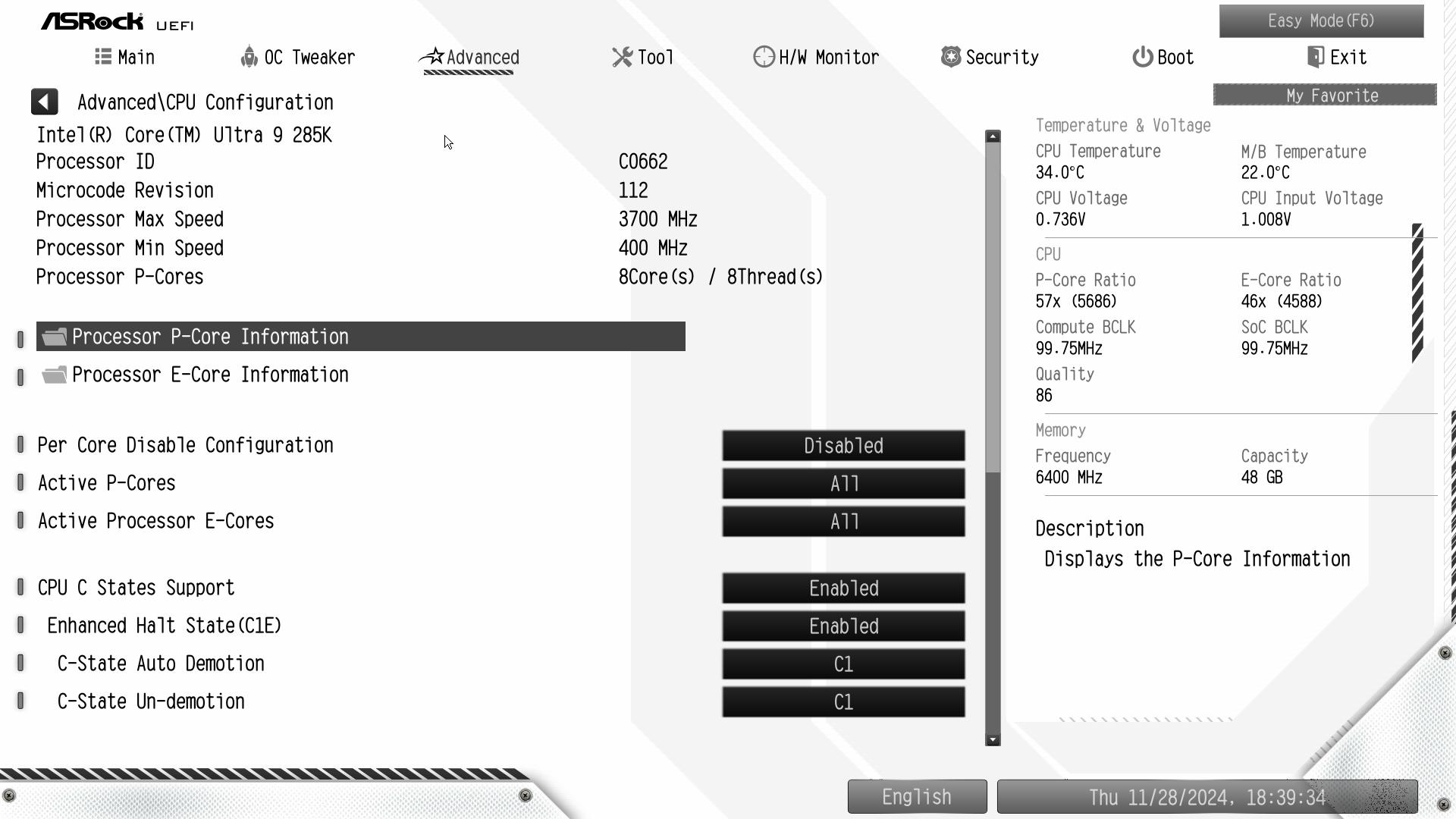

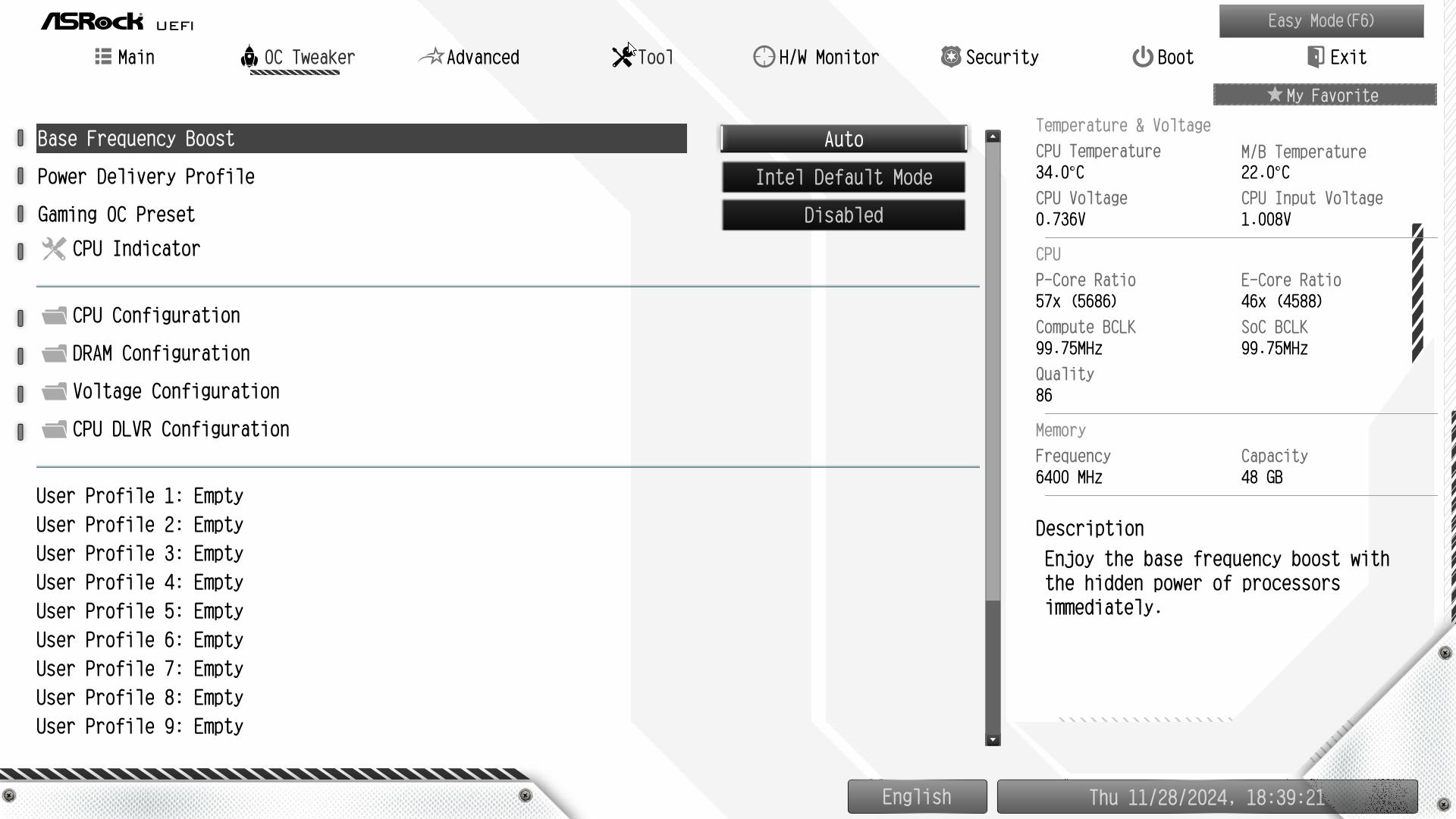

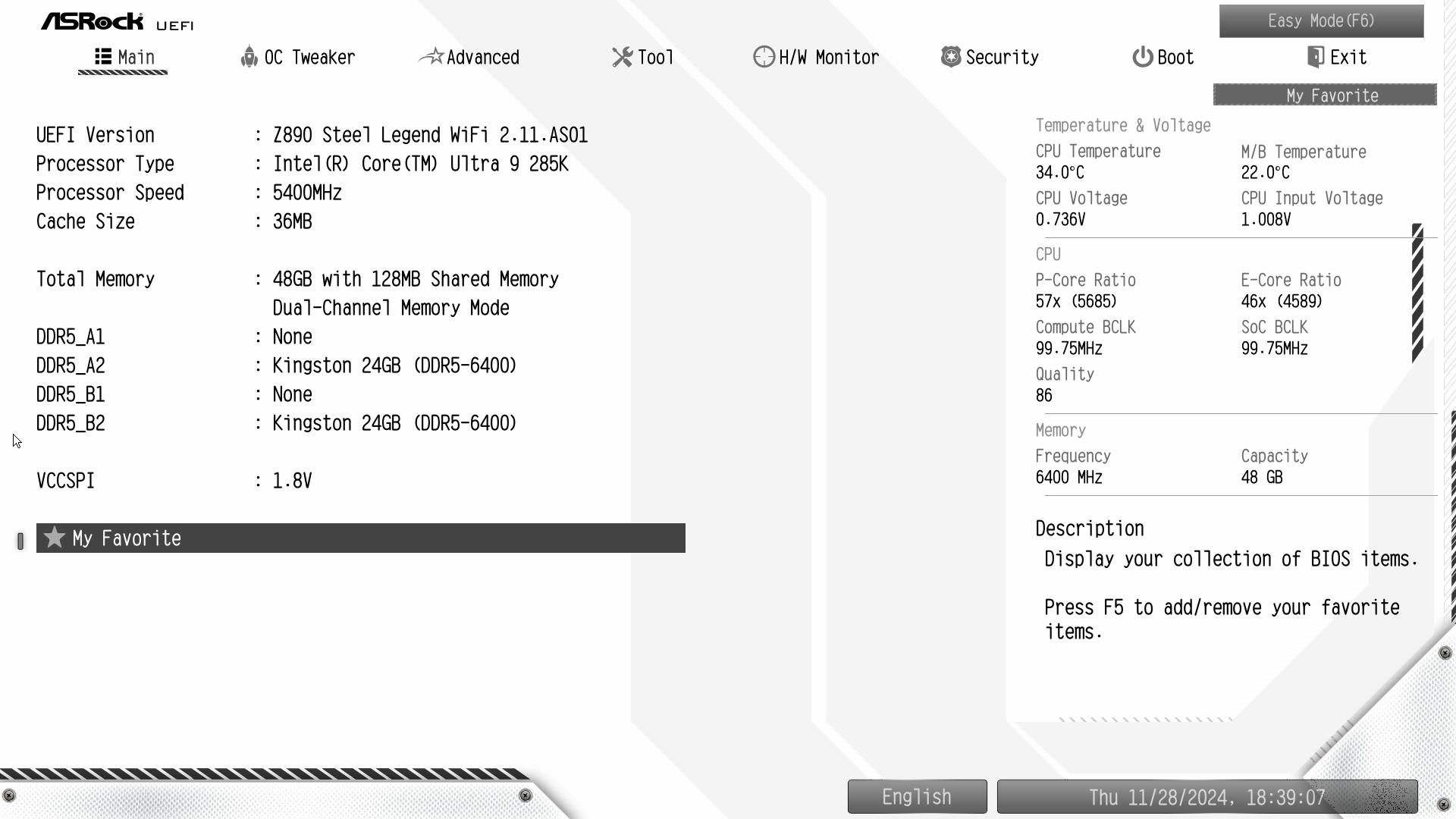

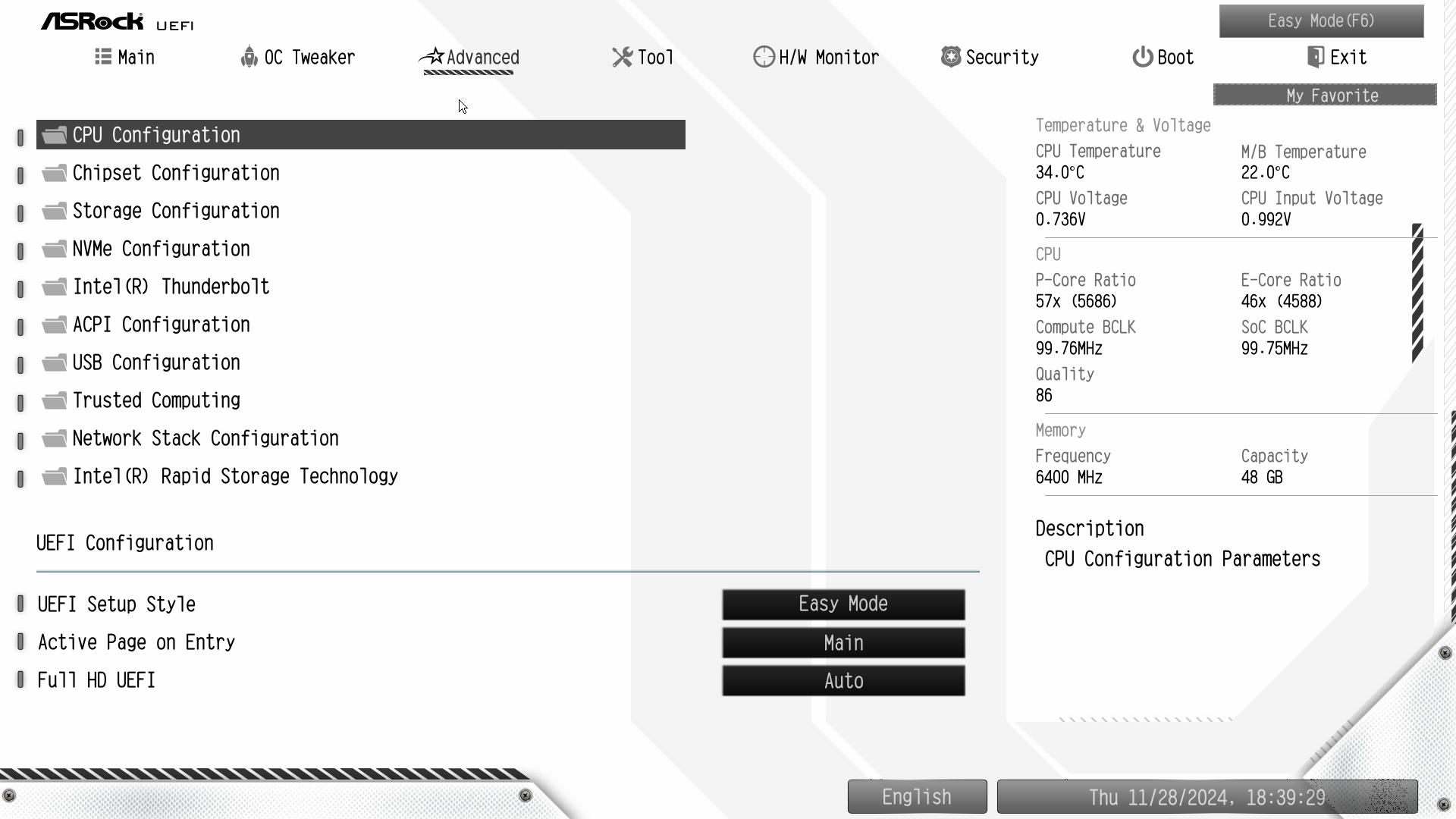

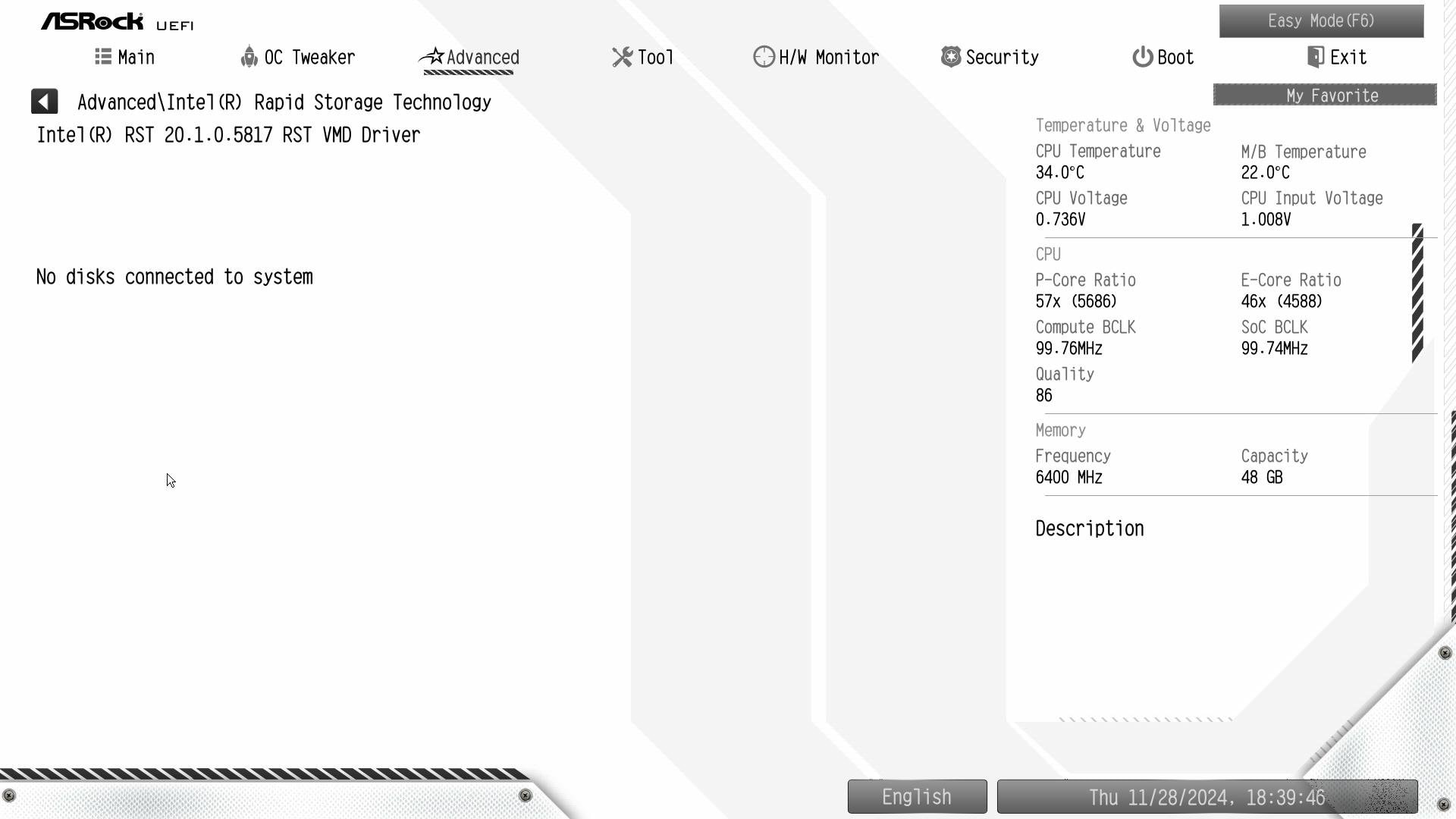

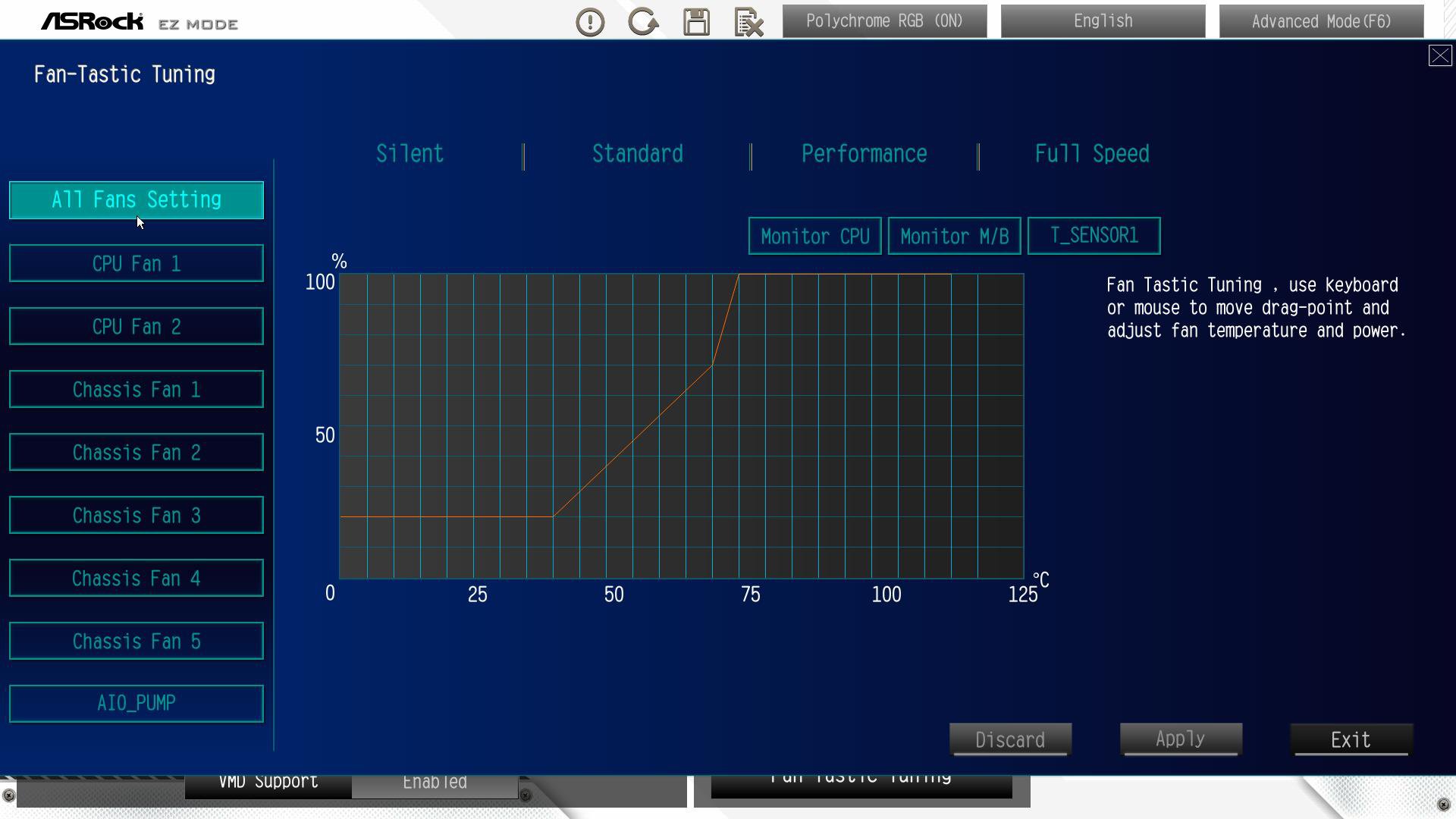

BIOS / UEFI
Тестирование
Далее, мы приводим дополнительную информацию нашего стенда и применяемых методах тестирования. В наших обзорах материнских плат мы особое внимание уделяем производительности и синтетическим результатам.
Стенд для тестов:
- Процессор: Intel Core Ультра 9 285К
- Кулер процессора: Ноктуа NH-D15 G2
- Материнская плата: ASRock Z890 Steel Legend Wi-Fi
- БИОС: 2.11.AS01 — Intel по умолчанию
- Память: Kingston Fury Renegade CUDIMM DDR5 48 ГБ — 6400 MT/с (XMP 1 8400 MT/с)
- БИОС/XMP: XMP 1 / Профиль 3
- Видеокарта: PNY GeForce RTX 4080 SUPER 16 ГБ XLR8 VERTO EPIC-X RGB OC, драйвер NVIDIA 566,14
- Твердотельный накопитель: PNY CS3150 XLR8 1 ТБ RGB
- Блок питания: MSI MEG AI1300P PCIE5
Blender - BMW
Blender - Classroom
Cinebench 2024 - Single + Multi
PCMark 10 Express
Jetstream 2
Kraken Javascript
Corona benchmark
3DMark
Вердикт
ASRock Z890 Steel Legend WiFi — это недорогая материнская плата с шикарным белым внешним видом. Как мы уже говорили ранее во введении: ASRock Z890 Steel Legend WiFi имеет очень конкурентоспособную цену и предлагает практически весь современный набор функций. Вам предоставляется Thunderbolt 4, внутренний разъем Thunderbolt 5, WiFi 7 и достаточные возможности для разного рода перриферийного подключения, включая восемь 4-контактных разъемов для вентиляторов.
В особенности ASRock Z890 Steel Legend WiFi в белом цвете — по своему относительно неплохая современная материнская плата. Очень выгодная цена делает эту материнскую плату идеальным выбором для небольшого бюджета, где вы получаете практически весь функционал от Z890.
